| プログラム名 | 屋根伏図 | Ver. | Ver.3 | ID | Q230260 | 更新日 | 2016/09/07 |
Q：庇の入力方法を教えてください。

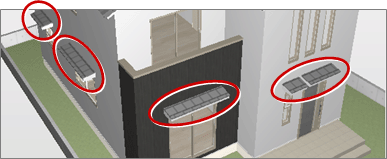

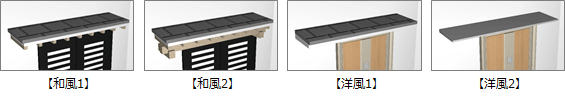

A：「屋根」メニューの「庇」の「庇自動配置」「庇」で、和風・洋風4タイプの庇を入力できます。
庇を自動配置する方法
指定した複数の建具に、設定した形状の庇を自動配置します。

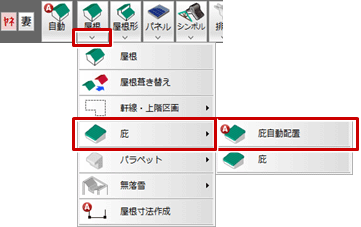

- 「屋根」メニューから「庇」の「庇自動配置」を選びます。

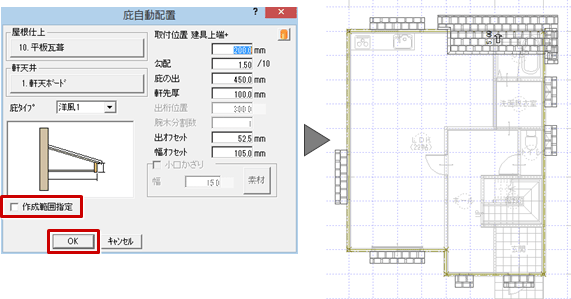

- 「庇自動配置」ダイアログで勾配など設定します。
- すべての建具に庇をつけるときは、「作成範囲指定」をOFFにして「OK」をクリックします。
メモ

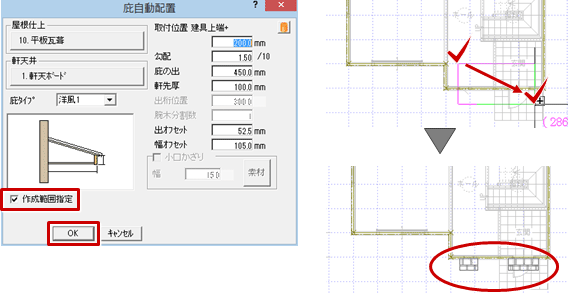

- 横に並んだ建具など指定した建具のみに庇をつけたいときは、「作成範囲指定」をONにして庇をつける建具の範囲を指定します。
個別に庇を入力する方法
マウスで庇の幅を指定して、個別に庇を入力します。

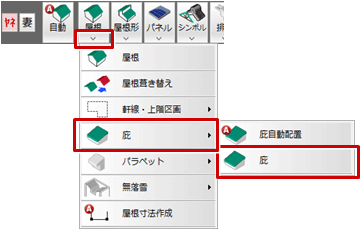

- 「屋根」メニューから「庇」の「庇」を選びます。

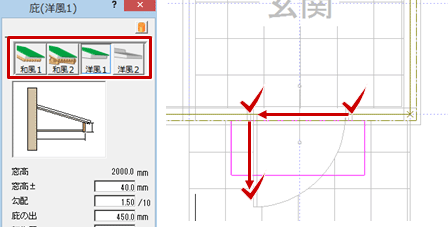

- 「庇」ダイアログで庇のタイプ、勾配などを設定して、庇の始点と終点、庇の出の方向を指定します。
