プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230280

更新日

2016/08/24

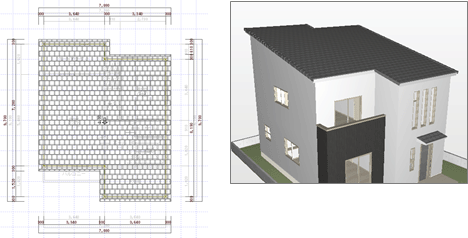

Q：陸屋根（片流れ屋根）の入力方法を教えてください。

A：「屋根自動配置」で陸屋根タイプに切り替えて、勾配を指定することで入力できます。

操作方法

1. 「屋根自動配置」をクリックします。

2. 軒線が入力されていない場合は、次の軒線の自動配置の確認画面で「はい」をクリックします。

3. 「軒線自動配置」ダイアログで「OK」をクリックします。

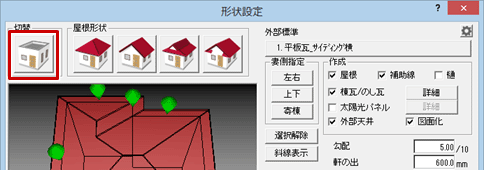

4. 「形状設定」ダイアログで「切替」をクリックします。

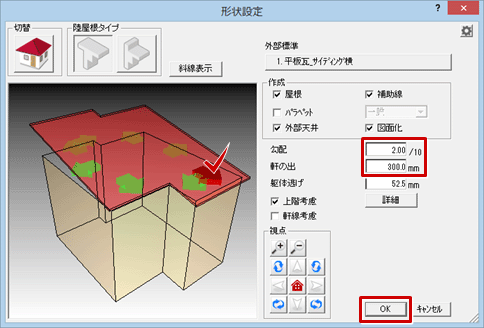

5. モニタで勾配基準位置の矢印をクリックし、勾配などを設定して「OK」をクリックします。
