| プログラム名 | 屋根伏図 | Ver. | Ver.3 | ID | Q230320 | 更新日 | 2016/08/24 |
Q：軒の出やけらばの出を変更する方法を教えてください。
A：「編集」メニューの「軒の出・けらばの出変更」、寸法エディット、トラッカーを使って変更します。
| 操作方法 | 概要 |
| 軒の出・けらばの出変更 | 変化量を指定して出を変更したい場合 |
| 寸法エディット | 出の寸法を指定して出を変更したい場合 |
| トラッカー | マウスで出の位置を指定したい場合 |
「軒の出・けらばの出変更」を使った操作方法

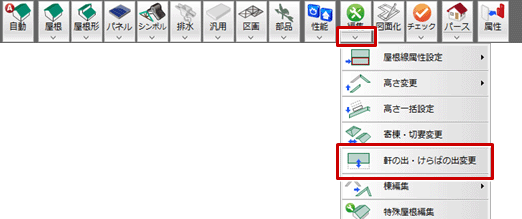

- 「編集」メニューから「軒の出・けらばの出変更」を選びます。

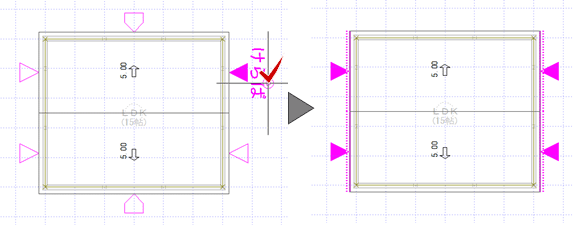

- 変更する軒の出、けらばをクリックします。
- 指定した箇所がけらばの場合、他のけらばの出も変更の対象となります（軒の出も同様）。

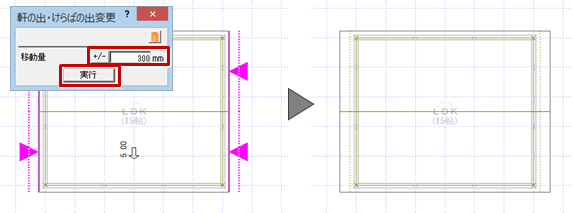

※ 他の箇所を変更したくないときは、クリックして対象外にします。 - 「軒の出・けらばの出変更」ダイアログで「移動量」を設定します。
※ 現在の位置から伸ばす長さ（＋値）、または縮める長さ（－値）を設定します。 - 「実行」をクリックします。
メモ
- 軒の出、けらばの出を変更すると、天井伏図の外部天井仕上が再作成されます。

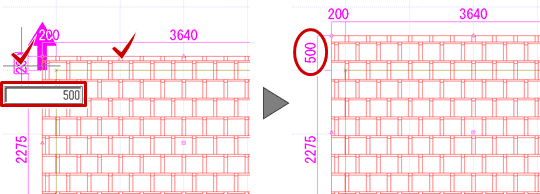

寸法エディットを使った操作方法
屋根を選択して、軒の出、けらばの出の寸法をクリックします。表示されるエディットボックスに軒線からの出を入力してEnterキーを押します。
メモ
- 寸法エディットで軒の出、けらばの出を変更するには、軒線が必要です。軒線がないと、軒の出、けらばの出が表示されません。
- 寸法エディットが表示されないときは、「設定」メニューの「選択モード」の「寸法エディット切替」をONにします。

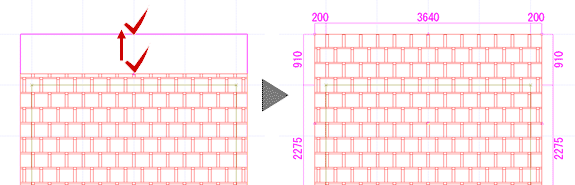

トラッカーを使った操作方法
屋根を選択すると、屋根辺の中央にトラッカー（△）が表示されます。出を変更する位置のトラッカー（△）をクリックし、移動先を指定します。
メモ
- トラッカーが表示されないときは、「設定」メニューの「選択モード」の「トラッカ選択切替」をONにします。
