プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230355

更新日

2016/08/24

Q：屋根寸法の作成方法を教えてください。

A：「屋根」メニューの「屋根寸法作成」で作成できます。

操作方法

1. 「屋根」メニューから「屋根寸法作成」を選びます。

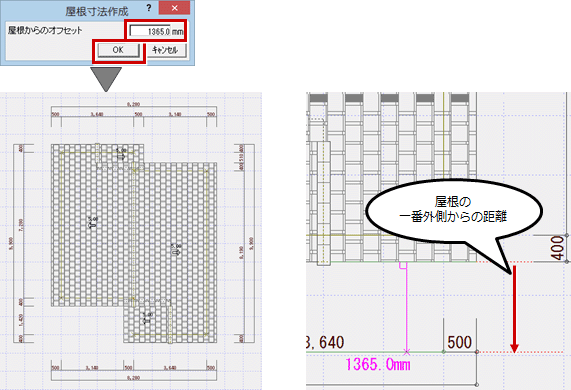

2. 「屋根寸法作成」ダイアログの「屋根からのオフセット」に寸法線と屋根からの距離を設定して、「OK」をクリックします。


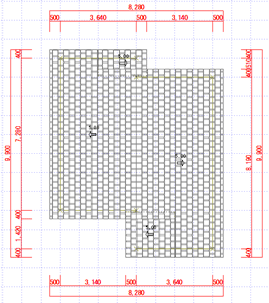

メモ

• 「専用初期設定：図面作成条件」の「寸法描画」がONの場合、「図面化」でも屋根寸法を描画することができます。
  ただし、「専用初期設定：図面作成条件」の内容で屋根目地や勾配なども再描画されてしまうため、屋根寸法だけを描画したいときは「屋根」メニューの「屋根寸法作成」をお使いください。
