Q：屋根の高さを調べる方法を教えてください。

A：「編集」メニューの「補助線・計測」の「屋根－高さ計測」で計測できます。

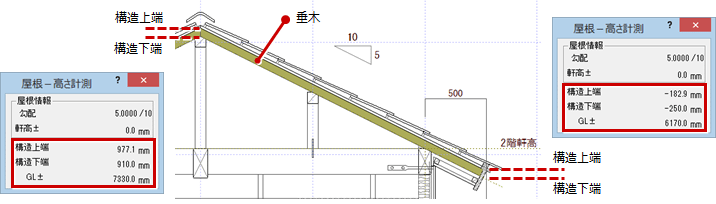

※ 木造・2×4の場合、構造上端・構造下端は、屋根の垂木の上端と下端の高さを表示します。

操作方法

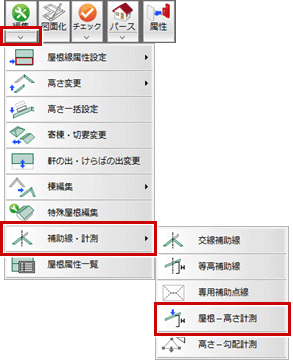

1. 「編集」メニューから「補助線・計測」の「屋根－高さ計測」を選びます。

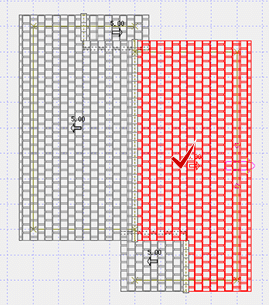

2. 計測したい対象の屋根をクリックします。

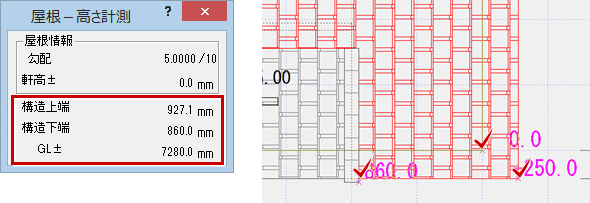

3. 計測したい位置をクリックすると「屋根－高さ計測」ダイアログに高さが表示されます。

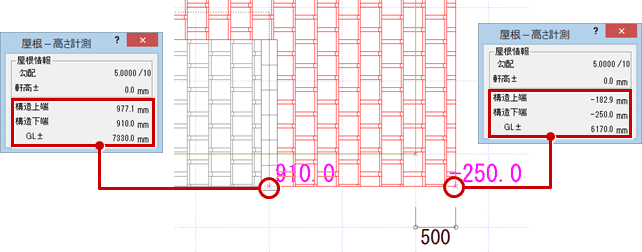

   図面上ではクリックした位置に、軒高基準で高さが表示されます。
