プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230385

更新日

2017/01/05

Q：屋根目地が描画されません。描画する方法を教えてください。

A：「専用初期設定：図面作成条件」の「屋根目地描画」をONにします。
※「屋根目地描画」をOFFにして屋根を自動作成した場合は目地データが作成されていないため、「図面化」を実行して目地を作成してください。

操作方法

1. 「設定」をクリックします。

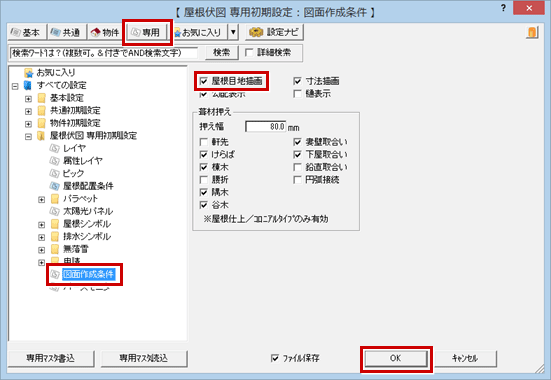

2. 「専用初期設定：図面作成条件」の「屋根目地描画」をONにして、「OK」をクリックします。

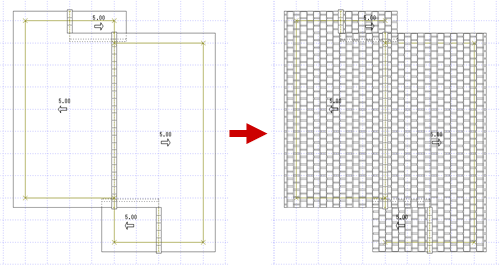

   屋根の目地が描画されます。

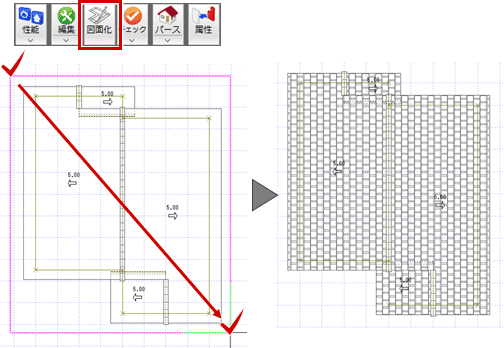

3. 「屋根目地描画」OFFの状態で屋根を自動作成した場合は、「図面化」をクリックして、屋根全体を範囲指定します。


メモ

• 目地が描画されないときは、屋根の属性変更にて屋根仕上に目地が設定されているかどうか確認してください。

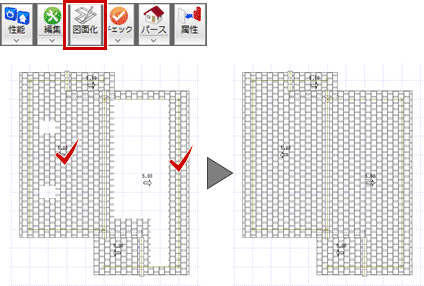

• トップライトや太陽光パネルなどシンボルを削除したときの屋根目地を復元するには、「図面化」をクリックして、屋根目地を復元する屋根を選択してください。
