プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230440

更新日

2016/08/24

Q：屋根伏図から屋根の実面積を算出する方法を教えてください。

A：「情報」メニューの「多点（面積）計測」の「勾配」をONにすると、勾配を考慮した面積計算ができます。

操作方法

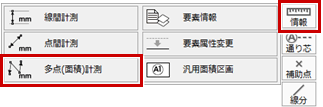

1. 「情報」メニューから「多点（面積）計測」を選びます。

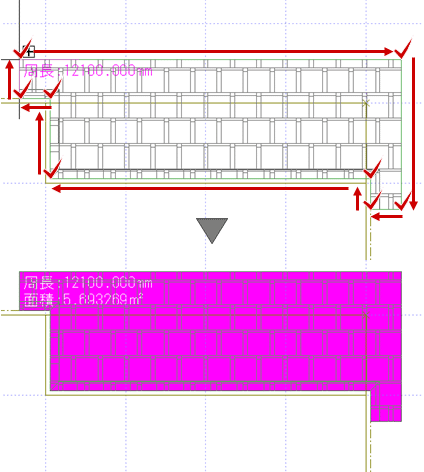

2. 面積を算出したい屋根の頂点をクリックします。

3. 「多点（面積）計測」ダイアログの「勾配」をON（勾配を入力）にすると、勾配を考慮した面積が計算されます。

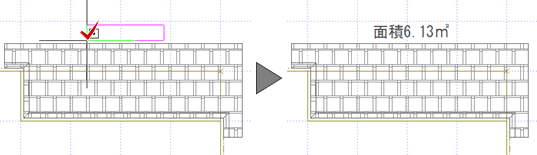

4. 「マウス指定」をONにして、「面積登録」をクリックします。

5. 計測した面積を配置します。
