プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230480

更新日

2016/08/24

Q：軒樋を印刷する方法を教えてください。

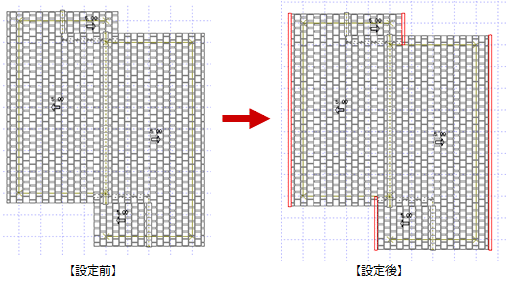

A：屋根伏図の「専用初期設定：図面作成条件」の「樋表示」をONにして、屋根伏図を印刷します。

操作方法

1. 屋根伏図を開いて、「設定」をクリックします。

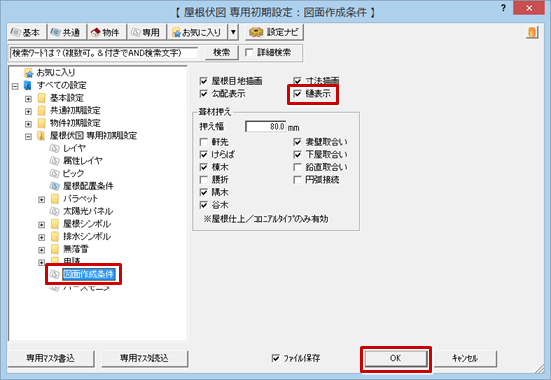

2. 「専用初期設定：図面作成条件」の「樋表示」をONにして、「OK」をクリックします。

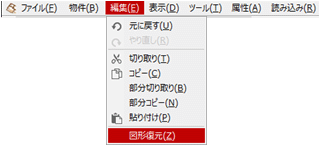

3. 「編集」メニューから「図形復元」を選びます。

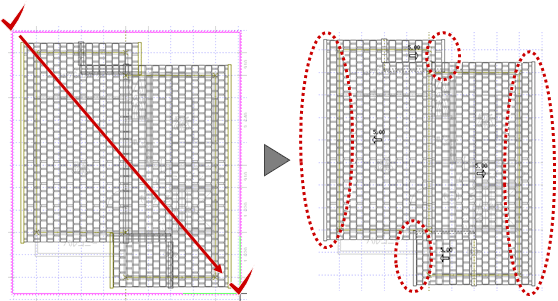

4. 軒樋を表示する範囲を指定します。


メモ

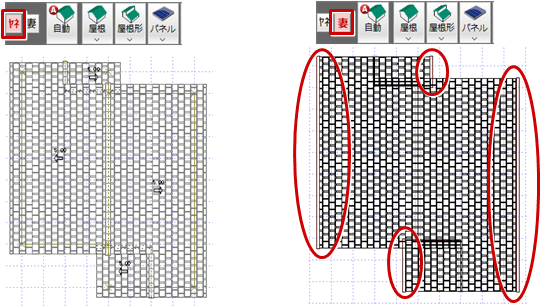

• 「専用初期設定：図面作成条件」の「樋表示」がOFFの場合、「母屋・妻壁入力モード」のみ表示され、軒樋や集水器を確認できます。この時の軒樋や集水器のペンNoは「不出力」に設定されているため印刷されません。
