| プログラム名 | 屋根伏図 | Ver. | Ver.3 | ID | Q230520 | 更新日 | 2017/02/15 |

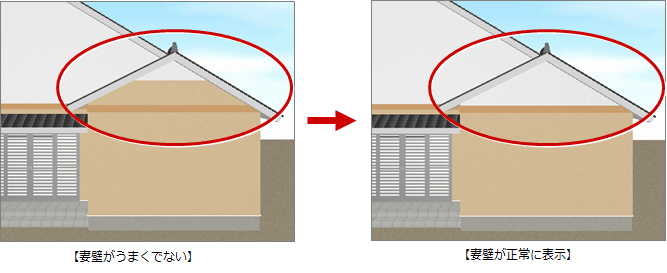

Q：妻壁が正常に表示されないときの対処方法を教えてください。
A：妻壁の属性変更ダイアログで「妻壁優先」をONにして、パースモニタを再作成します。
操作方法
- 「母屋・妻壁入力モード」にして、「属性変更」をクリックします。
- 妻壁をクリックします。

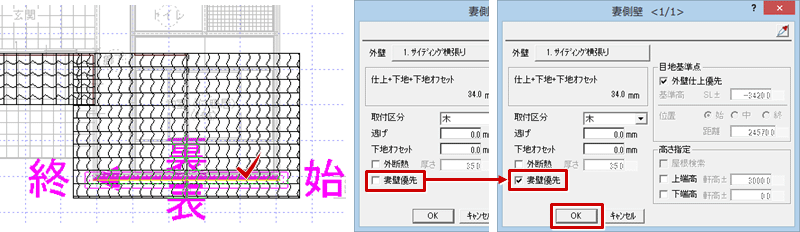

- 「妻側壁」ダイアログの「妻壁優先」をONにして、「OK」をクリックします。

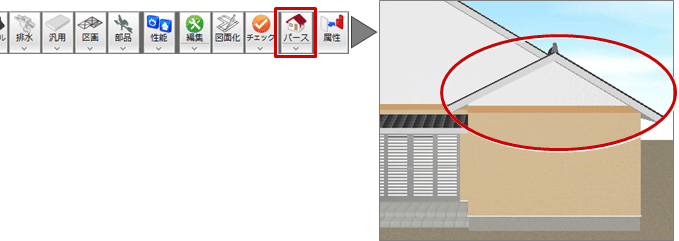

- 「パースモニタ」をクリックして、妻壁が表示されたことを確認します。
メモ

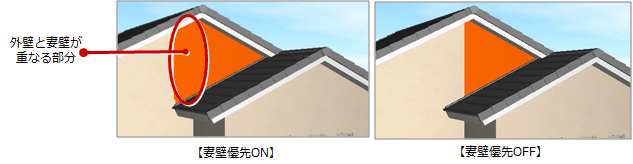

- 「妻壁優先」は、屋根伏図で妻壁と外壁が重なっている場合にどちらを優先して、パースモニタなどの立体を作成するかを設定します。立体データ作成時に、入力した長さで妻壁データを作成する場合はONにします（外壁と重なる部分も作成します）。OFFにした場合は外壁と重なる部分の妻壁データは作成されません。
