プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230535

更新日

2016/08/24

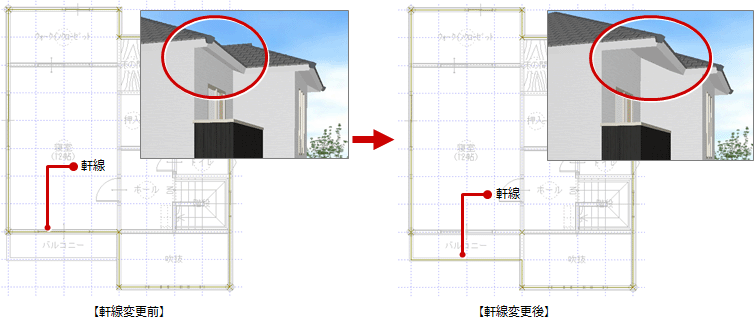

Q：自動で作成した軒線の範囲を変更して、屋根を自動作成する方法を教えてください。

A：トラッカーを使用して軒線の領域を変更し、そのあと変更した軒線を参照して屋根を自動作成します。

事前確認

自動で作成する軒線は、上階の部屋線を基準に上階区画を、現在階の部屋線を基準に軒線を作成するため、平面図で「外部」メニューの「バルコニー」を使用して入力したバルコニー部分には、自動で軒線を作成しません。

操作方法

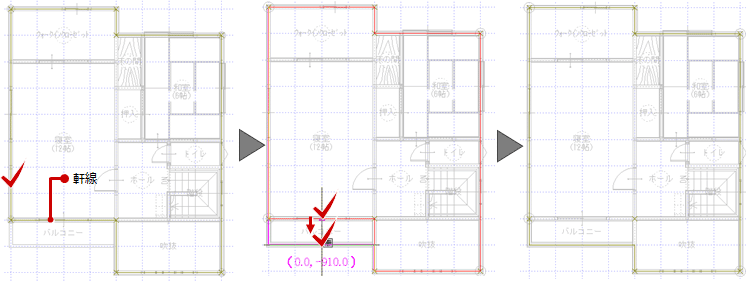

1. 自動で作成した軒線を選択します。
2. 辺の中央にトラッカー（△）が表示されるので、変更する位置のトラッカー（△）をクリックし、移動先を指定します。

3. 「屋根自動配置」をクリックします。

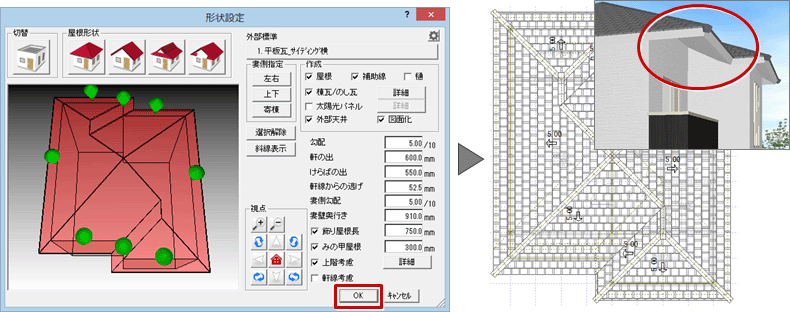

4. 「形状設定」ダイアログで屋根の形状を設定して、「OK」をクリックします。


メモ

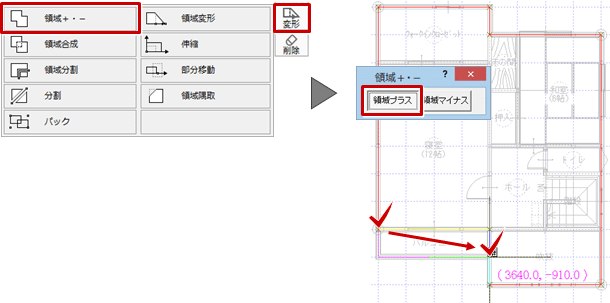

• 「変形」メニューの「領域＋・－」を使って領域を追加することで、軒線の範囲を変更することも可能です。
