プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230545

更新日

2016/08/24

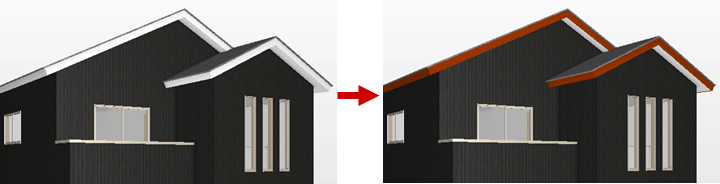

Q：破風や鼻隠の色を変更する方法を教えてください。

A：屋根伏図で「属性別選択」で屋根を選択して、「属性変更」で素材を一括変更する方法と、パースモニタの拡張画面で「素材」タブから、素材をドラッグ＆ドロップして変更する方法があります。

屋根伏図で一括変更する方法

1. 「属性別選択」をクリックします。

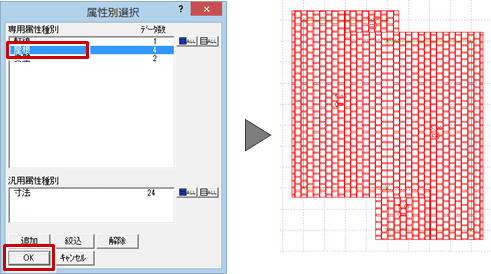

2. 「属性別選択」ダイアログから「屋根」を選択して、「OK」をクリックします。

3. 「属性変更」をクリックします。

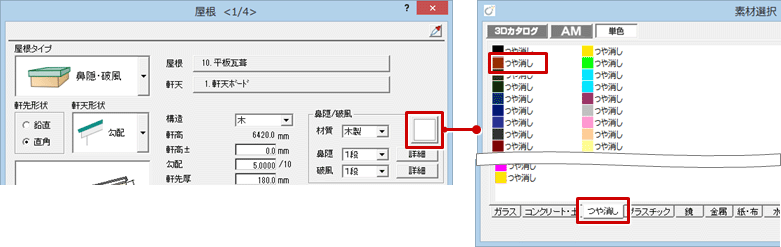

4. 「屋根」ダイアログの「素材」をクリックします。
5. 「素材選択」ダイアログで色を選びます。

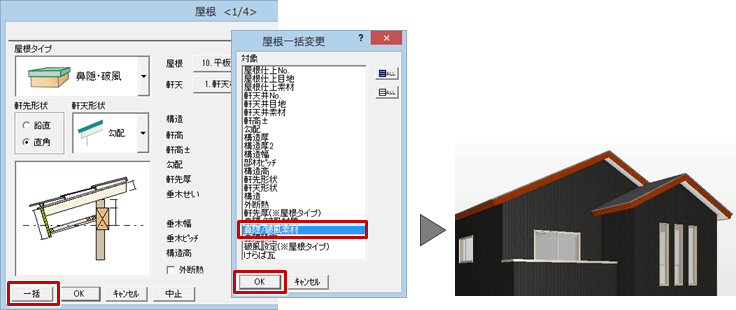

6. 「屋根」ダイアログの「一括」をクリックします。
7. 「屋根一括変更」ダイアログの「鼻隠/破風素材」が選択されていることを確認して、「OK」をクリックします。
   ※ 一括変更ダイアログでは、変更があった設定のみ選択された状態になります。


パースモニタで一括変更する方法

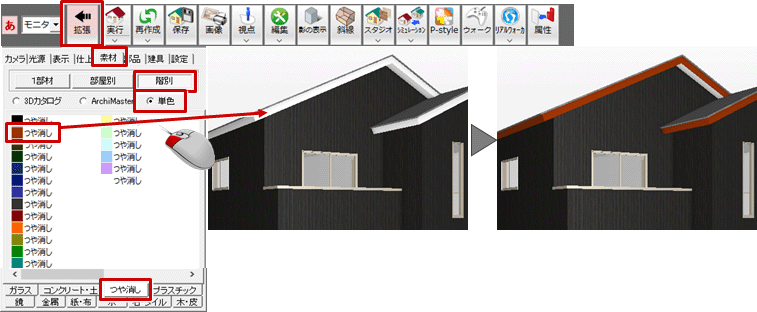

1. パースモニタで「拡張」の「素材」タブをクリックします。
2. ここでは「階別」、「単色素材」をONにします。
3. 素材を選び、鼻隠または破風までドラッグ＆ドロップします。


メモ

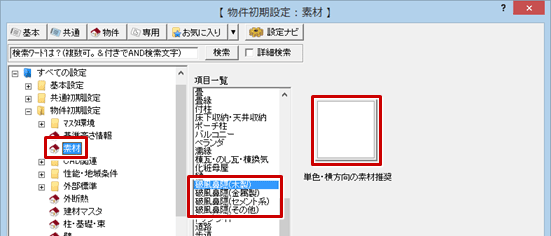

• 破風の素材の初期値は、「物件初期設定：素材」の「破風鼻隠（木製）」で表示される素材になります。
