| プログラム名 | 屋根伏図 | Ver. | Ver.3 | ID | Q230565 | 更新日 | 2016/08/24 |

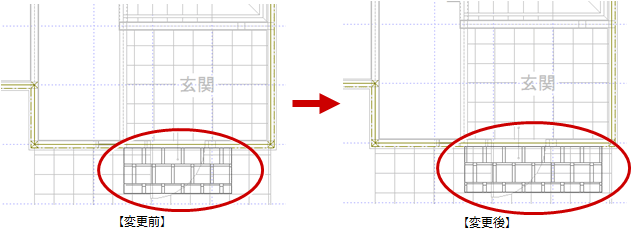

Q：庇の幅を変更する方法を教えてください。
A：庇を選び、寸法エディットやトラッカーを使用して庇の幅を変更します。
※ 庇には「変形」メニューの「領域＋・－」「領域変形」を使用できません。
寸法エディットを使用する方法
- 庇をクリックします。

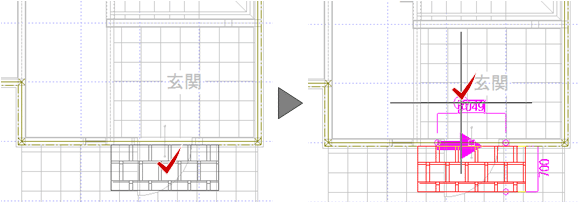

- 数値の左の方にマウスを動かすと右向きの矢印が表示されます。ここの状態で数値をクリックします。
※ 数値の左、中央、右とマウスを動かすと矢印の表示がそれぞれ変わります。矢印が庇の幅の基準となります。

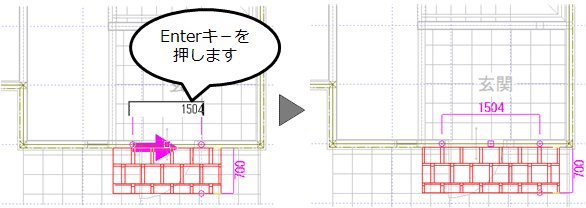

- 庇の幅を入力して、Enterキーを押します。
メモ
- データを選択したときに寸法エディットが表示されないときは、「設定」メニューから「選択モード」の「寸法エディット切替」を選んでONにしてください。
トラッカーを使用する方法
- 庇をクリックします。

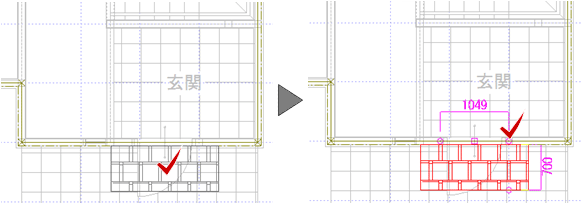

- 変更する庇のトラッカ－（○）をクリックします。

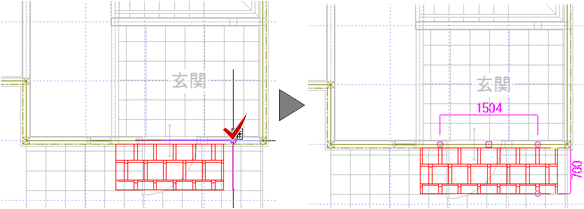

- 変更する位置でクリックします。
メモ
- データを選択したときにトラッカーが表示されないときは、「設定」メニューから「選択モード」の「トラッカ選択切替」を選んでONにしてください。

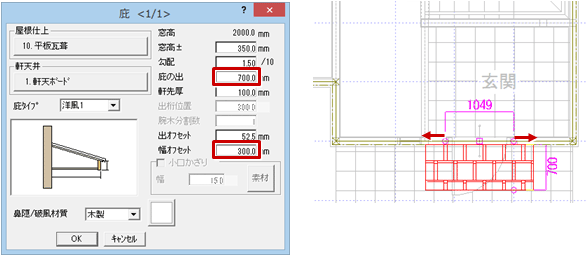

- 庇の出は「属性変更」を選び、「庇」ダイアログの「庇の出」で変更できます。
- 「庇」ダイアログの「幅オフセット」の値を設定している場合、庇の幅にプラスされて作成されます。
