| プログラム名 | 屋根伏図 | Ver. | Ver.3 | ID | Q230580 | 更新日 | 2016/08/24 |

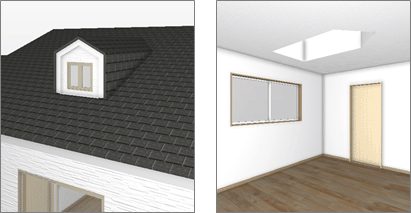

Q：ドーマの入力方法を教えてください。
A：「シンボル」メニューの「ドーマ・煙突」の「ドーマ」で入力します。
操作方法

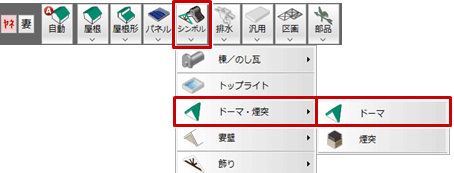

- 「シンボル」メニューから「ドーマ・煙突」の「ドーマ」を選びます。

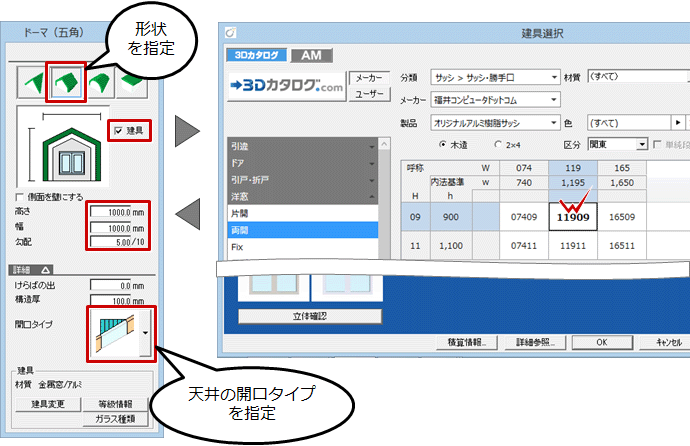

- 「ドーマ」ダイアログで形状、サイズ、開口タイプを設定します。
- 建具を付けるときは「建具」をONにして、「建具選択」ダイアログで建具を選びます。
※ 建具は、ドーマに収まるように自動的にサイズが調整されます。

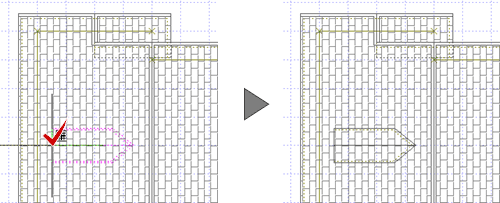

- ドーマの配置位置をクリックします。
メモ
- ドーマで使用される外壁仕上・屋根仕上・軒天の初期値は、「物件初期設定：外部標準－外部標準」で設定されている「外部標準マスタ」となります。

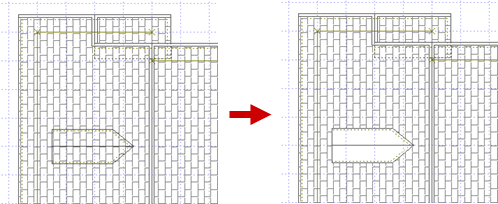

仕上を変更したいときは、ドーマを入力後に「属性変更」を使って変更してください。 - ドーマと重なっている屋根目地を削除するには、「図面化」を実行します。

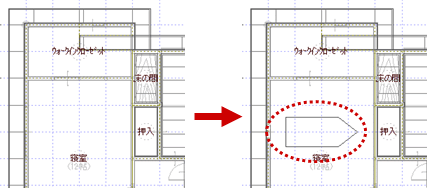

- 内観パースでドーマの開口を表現するには、ドーマを入力後に天井伏図で内部天井仕上を再作成する必要があります。
この開口位置・領域は、ドーマの開口タイプによって異なります。
