プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230600

更新日

2016/11/07

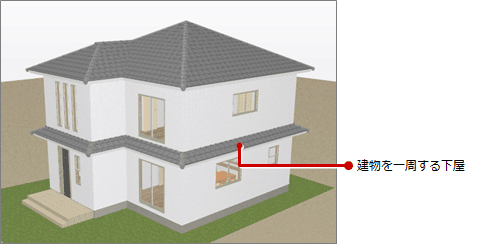

Q：総2階の建物を一周する下屋の配置方法を教えてください。

A：軒線、上階区画を自動配置し、「屋根自動配置」の「上階考慮詳細」ダイアログで回り込みタイプを選択して、建物を一周する下屋を作成します。

操作方法

1. 1階屋根伏図を開きます。

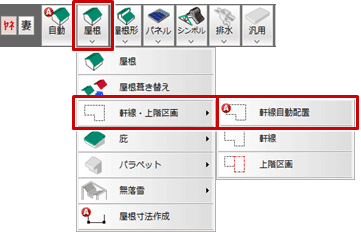

2. 「屋根」メニューから「軒線・上階区画」の「軒線自動配置」を選びます。

3. 「軒線自動配置」ダイアログの「軒線」と「上階区画」がONになっていることを確認して、「OK」をクリックします。

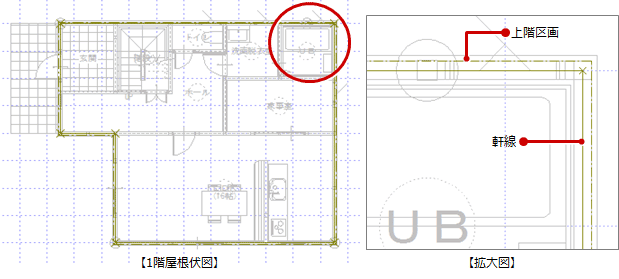

4. 軒線と上階区画が自動配置されます。

5. 「屋根自動配置」をクリックします。

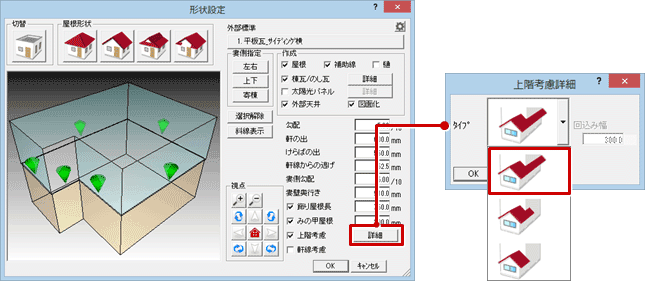

6. 「形状設定」ダイアログの「詳細」をクリックして、「上階考慮詳細」ダイアログで一番上のタイプを選択します。

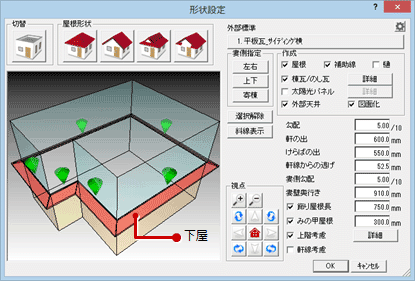

7. 「OK」をクリックして「上階考慮詳細」ダイアログを閉じると、「形状設定」ダイアログの形状モニタに、建物を一周する下屋が表示されます。

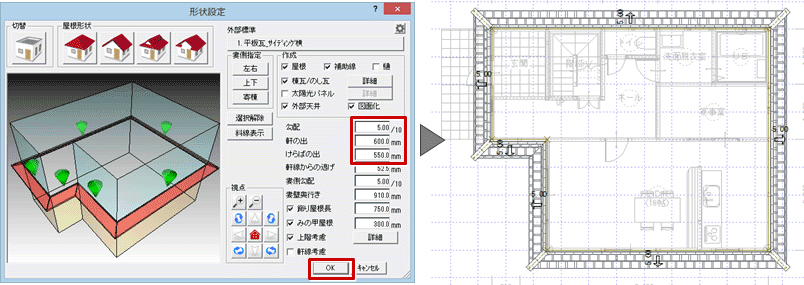

8. 勾配、軒の出、けらばの出などを設定して、「OK」をクリックします。
