プログラム名

屋根伏図

Ver.

Ver.4

ID

Q230620

更新日

2017/12/22

Q：2枚の折版屋根の目地を合わせる方法を教えてください。

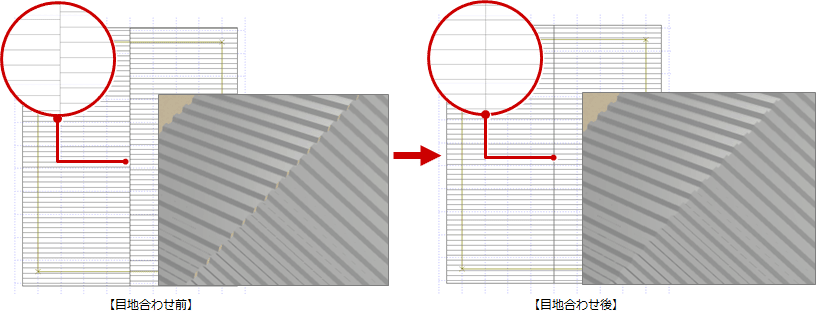

A：「ハッチング・塗潰し」メニューの「基準点変更」を使用して、折版屋根の目地を合わせた後、パースモニタを再作成します。

操作方法

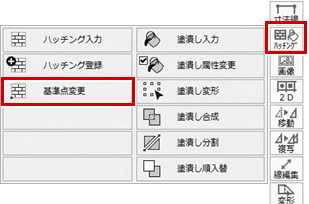

1. 「ハッチング・塗り潰し」メニューから「基準点変更」を選択します。

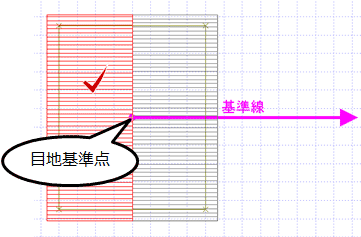

2. 基準となる折版屋根をクリックして、目地の基準点を確認します。

3. 再度「ハッチング・塗り潰し」メニューから「基準点変更」を選択します。

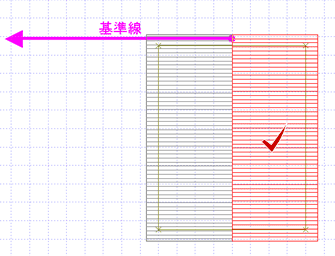

4. 目地を合わせる方の折版屋根をクリックします。

5. ここでは「ピック（交点）」をONにします。

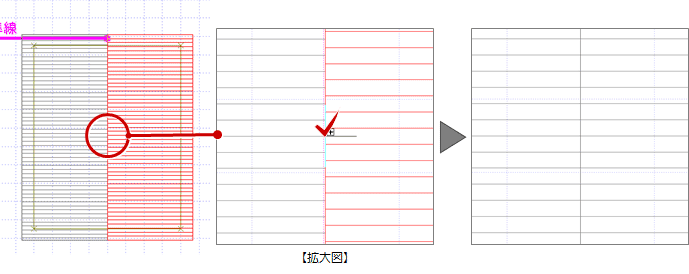

6. 基準となる折版屋根の目地基準点の位置をクリックします。

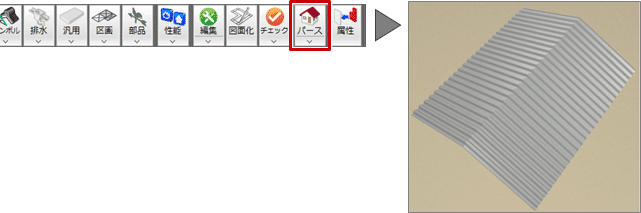

7. 「パースモニタ」をクリックして、2枚の折版屋根の目地が合ったことを確認します。
