プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230630

更新日

2016/11/08

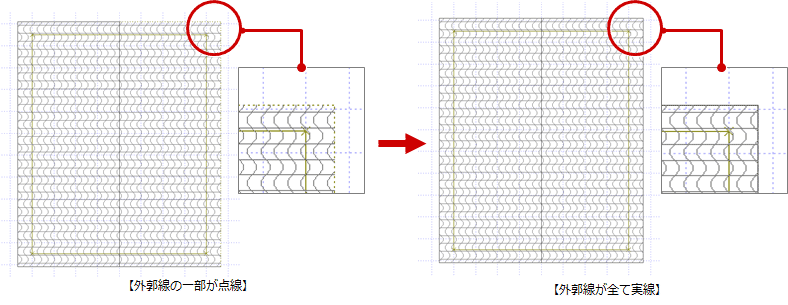

Q：屋根の外郭線の一部が点線になっているときの対処方法を教えてください。

A：屋根線属性が「その他」もしくは「円弧接続」になっている場合があります。正しい屋根線属性を設定してください。

対処方法

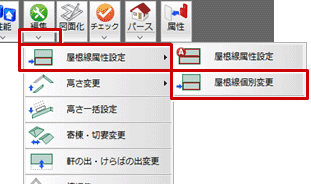

1. 「編集」メニューから「屋根線属性設定」の「屋根線個別変更」を選びます。

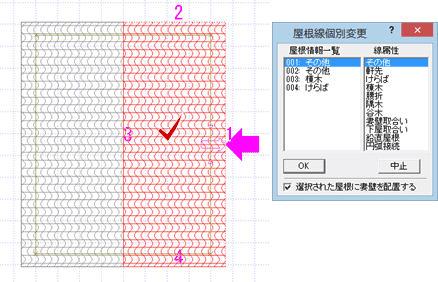

2. 外郭線の一部が点線になっている屋根をクリックして、「屋根線個別変更」ダイアログの「屋根情報一覧」で、点線になっている番号選択します。

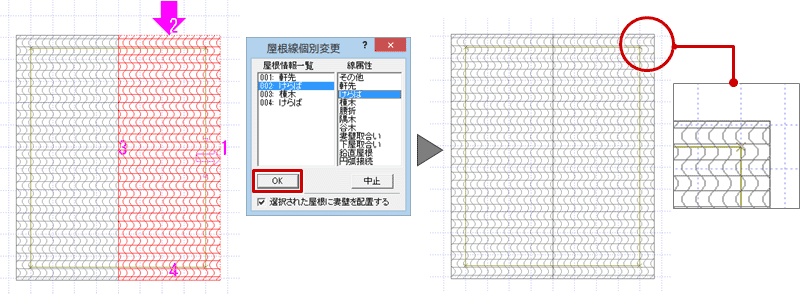

3. 「線属性」で正しい線属性に変更して、「OK」をクリックします。
   ここでは、001を軒先に、002をけらばに変更します。
