プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230645

更新日

2016/11/09

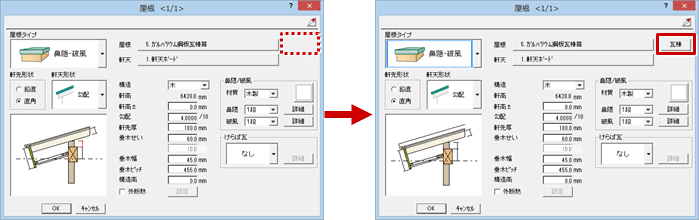

Q：瓦棒屋根の属性ダイアログの「瓦棒」が消えています。表示させる方法を教えてください。

A：屋根マスタで、屋根のタイプと屋根仕上のハッチングパターンをどちらも「瓦棒」に設定してください。

操作方法

1. 「属性変更」をクリックします。

2. 屋根をクリックします。

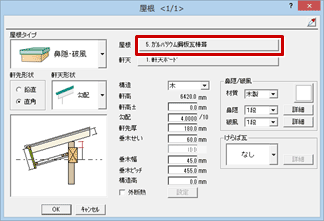

3. 屋根の属性ダイアログの屋根仕上をクリックします。

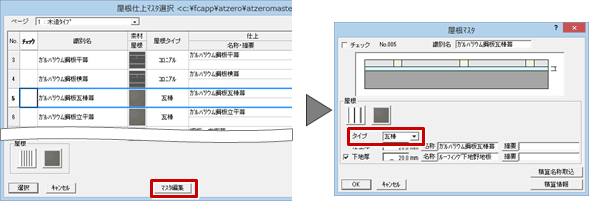

4. 屋根仕上マスタ選択ダイアログの「マスタ編集」をクリックして、「屋根マスタ」ダイアログのタイプを「瓦棒」にします。

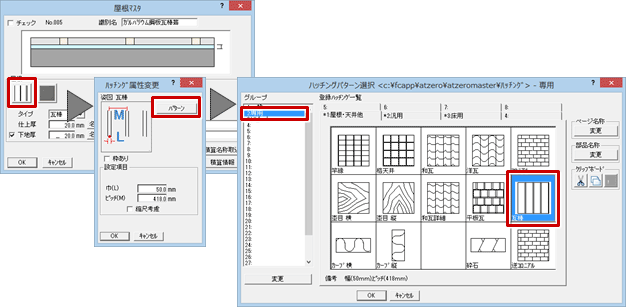

5. 続けて「屋根マスタ」ダイアログの「目地選択」をクリックし、「パターン」を選び、「ハッチングパターン選択」ダイアログで「瓦棒」を選択します。

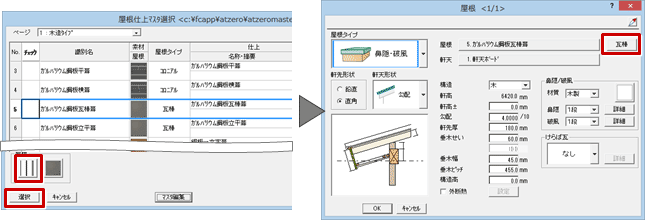

6. 「OK」をクリックしてダイアログを閉じていき、「屋根仕上マスタ選択」ダイアログの「目地選択」も瓦棒の目地になっていることを確認して、「選択」をクリックします。


メモ

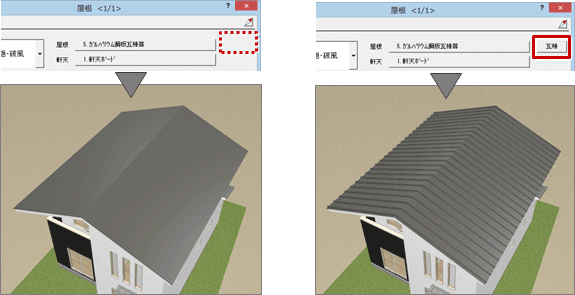

• 屋根の属性ダイアログで「瓦棒」の表示がない場合、パースモニタで瓦棒の立体表現はしません。
