プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230675

更新日

2016/12/27

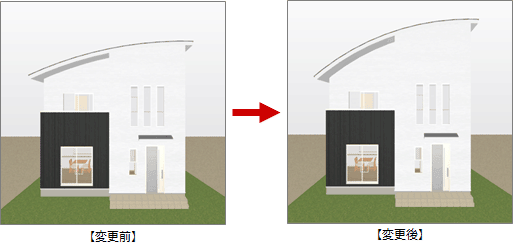

Q：かまぼこ屋根を入力した後、屋根全体の高さを変更する方法を教えてください。

A：「屋根形」メニューの「ユニット再作成」で「軒高」や「棟高」などを変更して、屋根全体の高さを変更します。

操作方法

1. 「屋根形」メニューから「ユニット再作成」を選びます。

2. 屋根をクリックします。

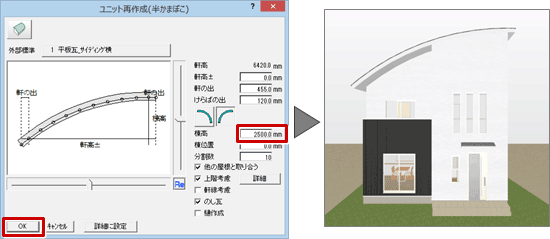

3. 「ユニット再作成（半かまぼこ）」ダイアログで「軒高」や「棟高」などを変更して、「OK」をクリックします。
   ここでは「棟高」を「2500」にします。


メモ

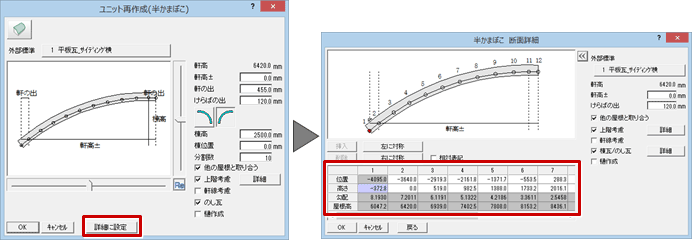

• かまぼこ屋根の屈曲点ごとの高さを指定する場合は、「ユニット再作成（かまぼこ）」ダイアログの「詳細に設定」をクリックして、「かまぼこ 断面詳細」ダイアログで設定します。
