プログラム名 屋根伏図 Ver. Ver.3 ID Q230680 更新日 2016/11/10

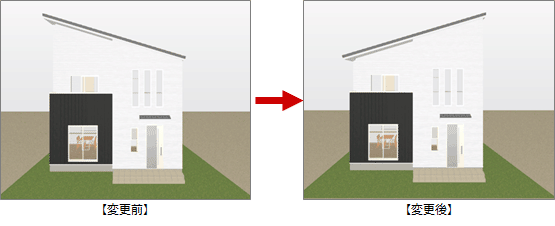

Q：屋根勾配の向きを変更する方法を教えてください。

A：「屋根編集」メニューの「高さ変更」の「勾配基準線変更」を使用して、勾配の向きを変更します。

操作方法

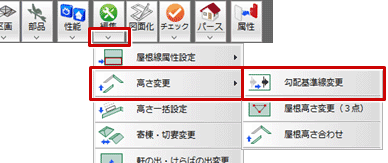

  1. 「編集」メニューから「高さ変更」の「勾配基準線変更」を選びます。

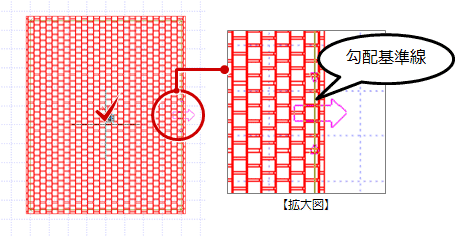

  2. 勾配を変更する屋根を選択します。
  3. 「勾配基準線変更」ダイアログの「基準増減」と「勾配」を確認します。
    ここでは勾配の向きを変更するだけなので、「基準増減」も「勾配」もそのままにします。

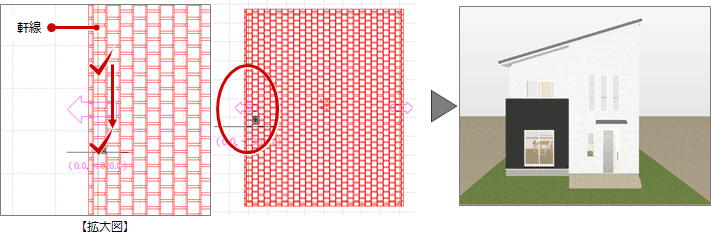

  4. 勾配基準線の始点と終点をクリックして、矢印の向きを確認します。
    ※ 勾配基準線の位置によって屋根の高さが変わります。ここでは高さは変えないので、勾配基準線の位置を左側の軒線上にします。
