プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230705

更新日

2016/11/10

Q：庇タイプを「和風2」で入力したときの腕木の本数を増やす方法を教えてください。

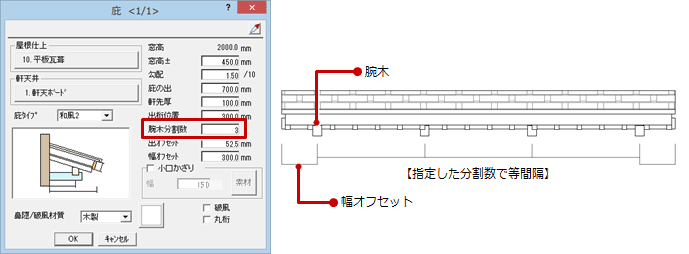

A：庇の属性ダイアログの「腕木分割数」で設定します。分割数+1本の腕木が配置されます。

メモ

• 腕木は常に両端（始点と終点側）に描画され、この両端の腕木を基準に指定した分割数で等間隔に腕木を配置します。
• 腕木のサイズは、せい90㎜、幅75㎜（プログラム固定）で描画されます。
