プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230715

更新日

2016/12/27

Q：「化粧母屋」、「化粧母屋（連続）」で入力するときの、配置される高さの設定について教えてください。

A：「シンボル」メニューの「飾り」の「化粧母屋」や「化粧母屋（連続）」で入力する場合、高さは「専用初期設定：屋根シンボル－化粧母屋」の「屋根食い込み厚」で設定します。

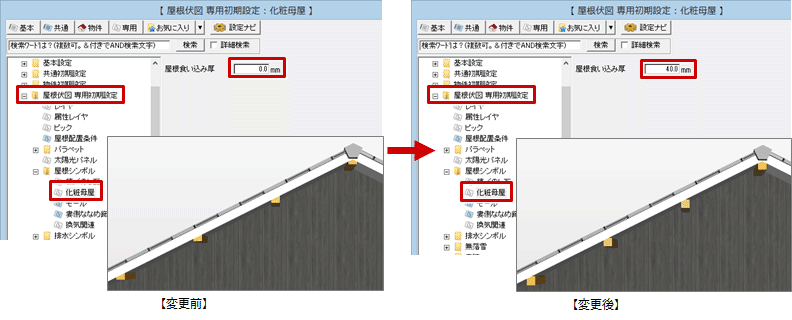

※ ここでは「屋根食い込み厚」を0.0ｍｍから40ｍｍに変更しています。

メモ

• 「屋根食い込み厚」は、垂木下端から母屋上端までの距離になります。値が大きくなるほど母屋の位置は下がってきます。
• 化粧母屋を入力した後に「屋根食い込み厚」を変更した場合は、「編集」メニューの「高さ一括設定」で化粧母屋の範囲を指定すると反映されます。
