プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230730

更新日

2016/11/14

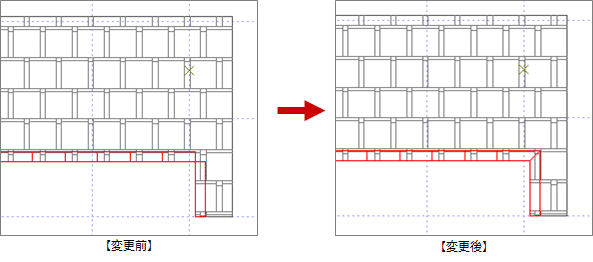

Q：Ｌ型に手入力したのし瓦の、出隅の取り合いを斜めに表現する方法を教えてください。

A：「編集」の「高さ一括設定」でのし瓦の範囲を指定して、取り合い部分を表現します。

操作方法

1. 「編集」メニューから「高さ一括設定」を選びます。

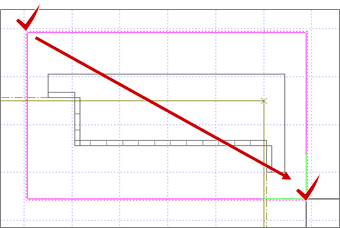

2. のし瓦の範囲を指定します。
   ここでは「表示」メニューの「屋根目地表示」をOFFにしています。

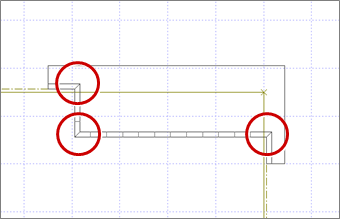

3. のし瓦の取り合い部分が表現されたことを確認できます。
