プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230765

更新日

2016/11/14

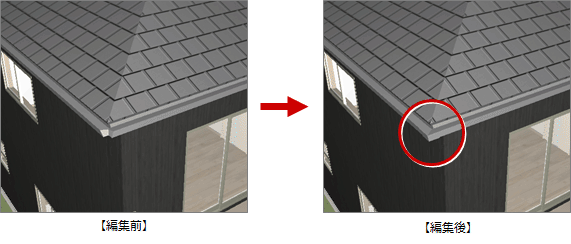

Q：コーナー部分の軒樋と軒樋をつなぐ方法を教えてください。

A：「排水」メニューの「曲り」を使用して軒樋をつなぎます。

操作方法

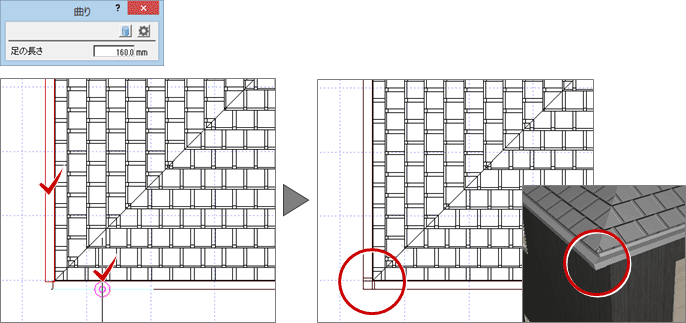

1. 「排水」メニューから「曲り」を選びます。

2. 「曲り」ダイアログの足の長さを確認し、2つの軒樋を順にクリックします。


メモ

• 曲りの「足の長さ」の初期値は、「専用初期設定：排水シンボル－軒樋・曲り」で設定します。
• 曲りの素材の初期値は、「物件初期設定：素材」の「樋」で設定します。
