プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230775

更新日

2016/11/14

Q：鎖樋（くさりとい）を表現する方法を教えてください。

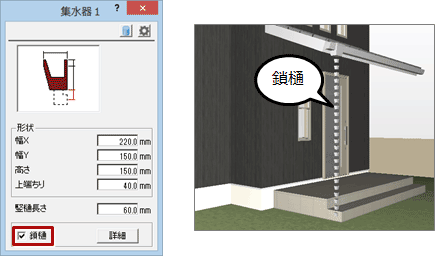

A：集水器の属性ダイアログの「鎖樋」をONにして、鎖樋を入力します。

操作方法

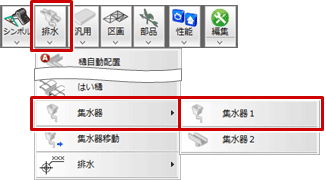

1. 「排水」メニューから「集水器」をクリックし、ここでは「集水器1」を選びます。

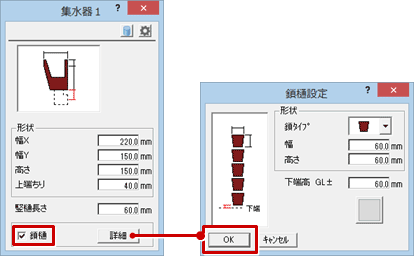

2. 集水器の属性ダイアログで「鎖樋」をON、「詳細」を選び「鎖樋形状」ダイアログで形状を設定して、「OK」をクリックします。

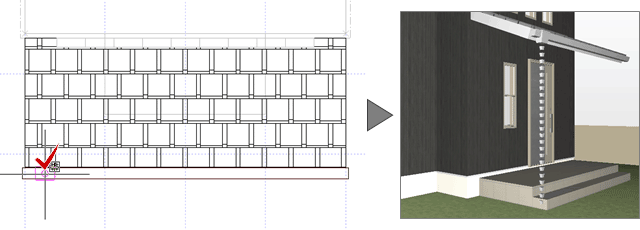

3. 鎖樋の配置位置をクリックします。
