プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230795

更新日

2016/11/15

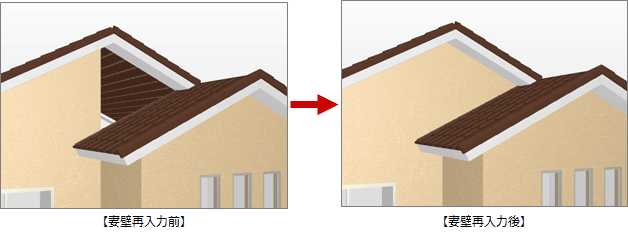

Q：手入力した妻壁がパースモニタに表示されません。対処方法を教えてください。

A：妻壁データには表面と裏面があります。外側を裏面にして入力していると、パースモニタで表示されません。一旦妻壁を削除して、外側が表面となるように再入力します。

操作方法

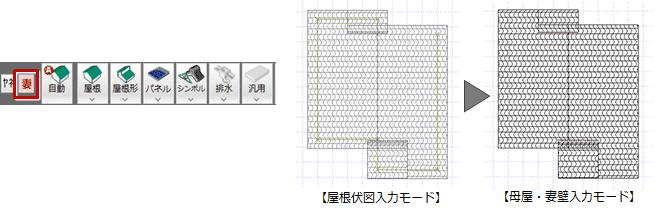

1. 「母屋・妻壁入力モード」をクリックします。

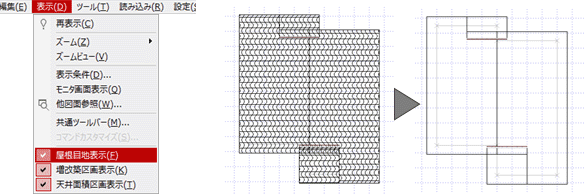

2. ここでは「表示」メニューから「屋根目地表示」を選び、目地の表示をOFFにします。

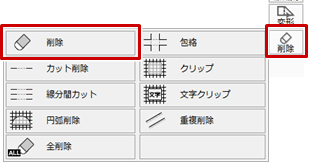

3. 「削除」メニューから「削除」の「削除」を選びます。

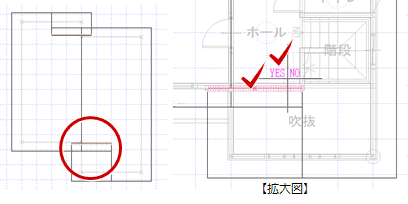

4. 削除する妻壁を選び、左クリックします。

5. 「シンボル」メニューから「妻壁」の「妻壁」を選びます。

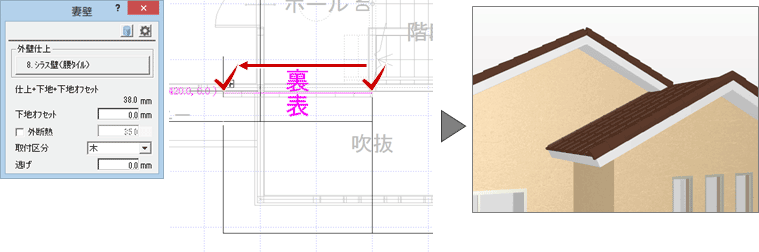

6. 外側が「表」となるように、妻壁を入力します。
