プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230800

更新日

2016/11/15

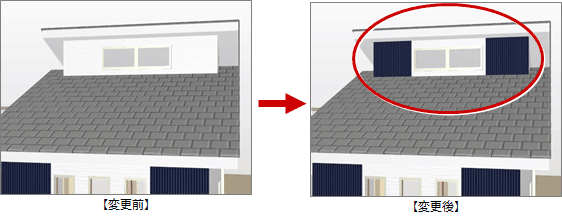

Q：妻壁を左右に張り分ける方法を教えてください。

A：「変形」メニューの「分割」を使用して妻壁を分割し、妻壁の属性変更で素材や目地を変更して張り分けます。

操作方法

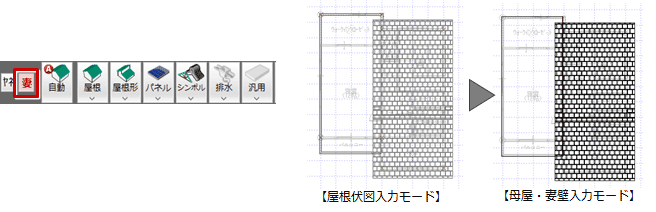

1. 「母屋・妻壁入力モード」をONにします。

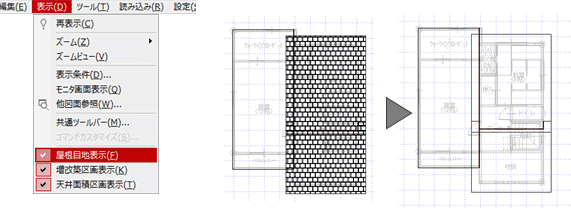

2. ここでは「表示」メニューから「屋根目地表示」を選び、目地の表示をOFFにします。

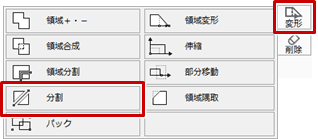

3. 「変形」メニューから「分割」を選びます。

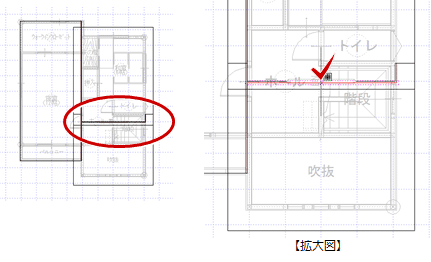

4. 妻壁をクリックします。

5. 分割の始点、終点をクリックします。
   ここでは2階「吹抜」に入力した右端の建具の柱芯で外壁仕上を張り分けます。

6. 同様の操作でもう一方も分割します。

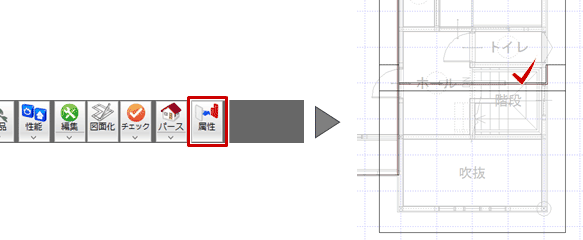

7. 「属性変更」をクリックして、分割した妻壁を選択します。

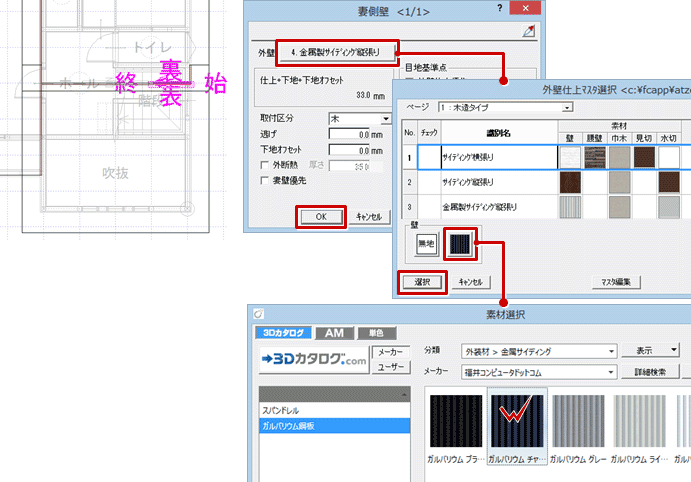

8. 「妻側壁」ダイアログの「外壁」をクリックし、「外壁仕上マスタ選択」ダイアログで素材を変更して、ダイアログを閉じていきます。

9. 分割したもう一方の妻壁も、同様の操作で変更します。
