プログラム名 屋根伏図 Ver. Ver.3 ID Q230810 更新日 2016/11/16

Q：妻壁にヤギリ飾りを入力する方法を教えてください。

A：「シンボル」メニューの「換気口」の「小屋換気口」で「ヤギリ」タイプを選んで入力します。

操作方法

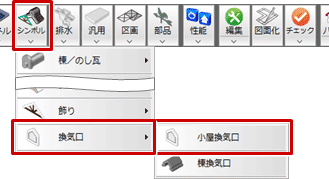

  1. 「シンボル」メニューから「換気口」の「小屋換気口」を選びます。

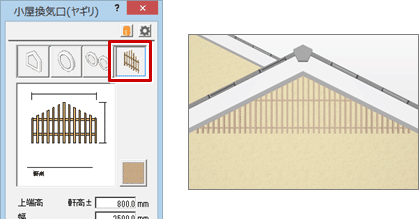

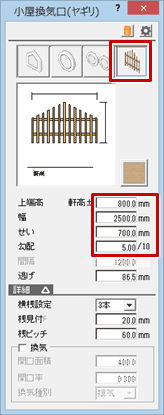

  2. 「小屋換気口」ダイアログの「ヤギリ」をONにして、「上端高」、「幅」、「せい」、「勾配」などを設定します。
  3. 配置位置をクリックします。

メモ

  • 角型・円形・ヤギリの配置基準点は、小屋換気口の幅の中心です（プログラム固定）。

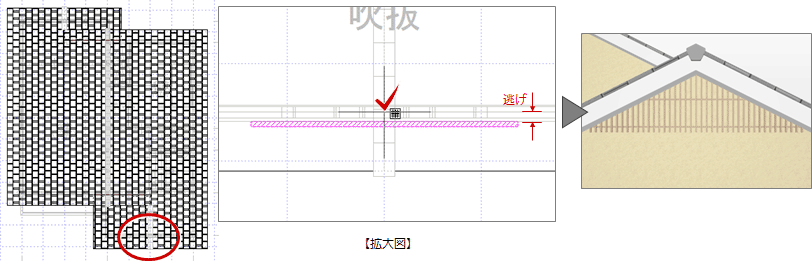

  • 「表」側が可視方向となります。軒線が入力されている場合、マウスカーソルを軒線付近に移動すると「表」「裏」が自動判定されます。軒線が入力されていない場合、上方向が「表」となります。可視方向でないとパースモニタや立面図などには描画されません。
  • 基準点と方向を指定して入力するには、Shiftキーを押しながら配置位置をクリックし、次に方向をクリックします。操作モードを「1点方向」に変更しても同様な操作で入力できます。
