プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230865

更新日

2017/03/14

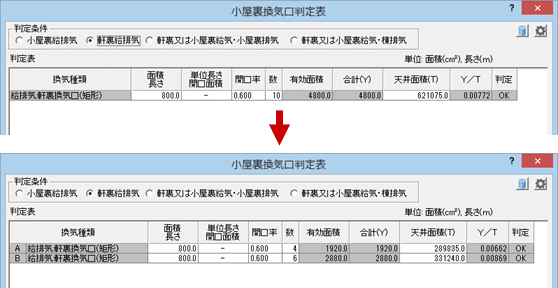

Q：複数の天井面積区画ごとに換気判定を行う方法を教えてください。

A：「性能」メニューの「換気」の「換気グループ設定」で、別の天井面積区画を新しいグループで作成します。グループを設定するときは、対象の天井面積区画と換気部材をすべて含むように選びます。

操作方法

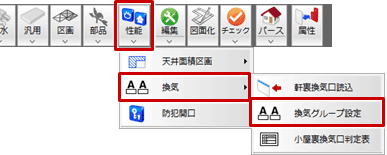

1. 「性能」メニューから「換気」の「換気グループ設定」を選びます。

2. 「換気グループ設定」ダイアログの「新規グループ作成」をクリックします。

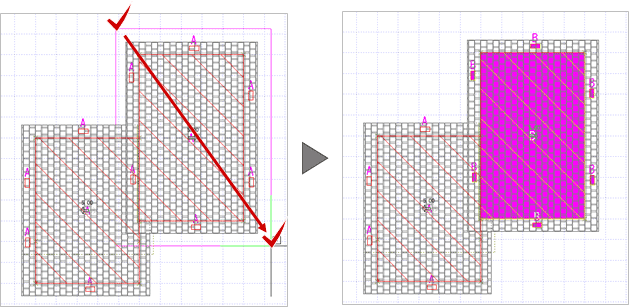

3. CAD図面で新しくグループ設定する天井面積区画と換気部材を囲みます。

4. 「換気グループ設定」ダイアログの「OK」をクリックします。


メモ

• 追加した「グループB」を一覧から消すには、「グループA」でグループBの設定範囲を再度囲みます。「グループB」の設定データが完全に無くなったときに、「換気グループ設定」ダイアログの「OK」をクリックすると「グループB」が一覧から消えます。
