BEST FAQ > 屋根伏図
プログラム名 屋根伏図 Ver. Ver.3 ID Q233110 更新日 2016/08/24

Q：屋根と屋根の取り合う（交差する）位置を出す方法を教えてください。

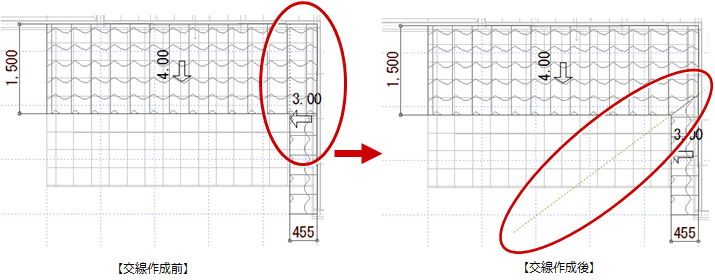

A：「編集」メニューの「補助線・計測」の「交線補助線」を使用して、取り合う位置の補助線を作成します。

操作方法

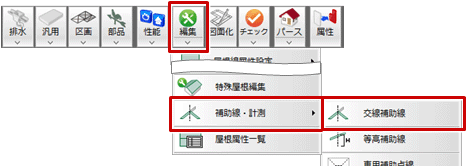

  1. 「編集」メニューから「補助線・計測」の「交線補助線」を選びます。

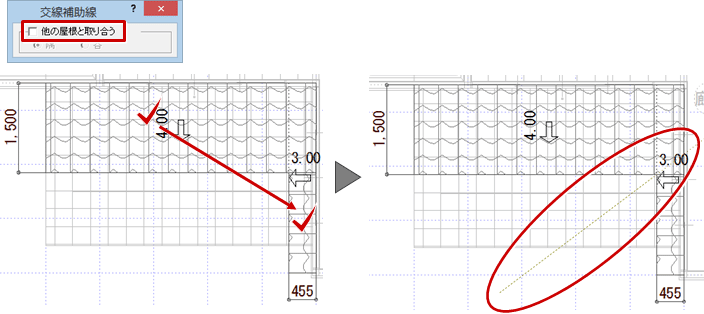

  2. ここでは「交線補助線」ダイアログの「他の屋根と取り合う」がOFFであることを確認します。
  3. 屋根を順にクリックします。
  4. 屋根と屋根の取り合う位置に補助線が作成されます。

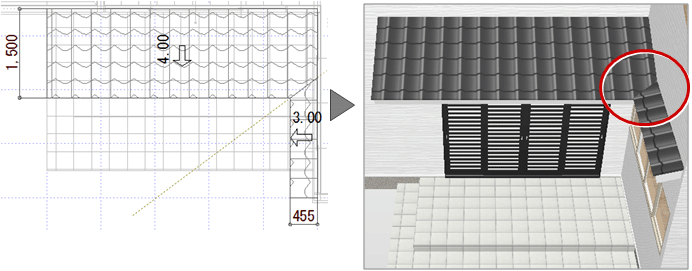

  5. 補助線に沿って「変形」メニューの「領域＋・－」や「分割」などを使って屋根を編集します。

メモ

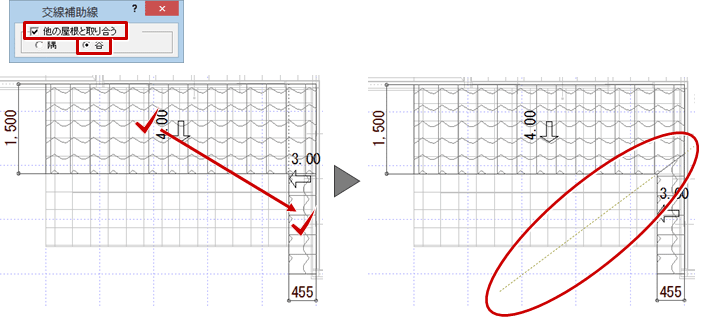

  • 「交線補助線」ダイアログの「他の屋根と取り合う」をONにし、ここでは「谷」もONにして屋根を順にクリックすると、補助線と取り合いを同時に作成します。
