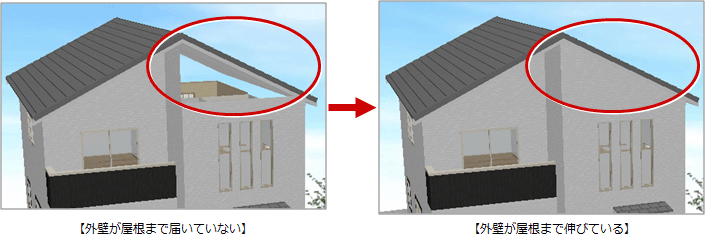

Q：屋根まで外壁仕上が伸びません。対処方法を教えてください。
A：外壁仕上より外側になるように屋根の入力範囲を変更して、パースを再作成します。
※ 屋根の入力範囲が外壁仕上より内側になっていると、外壁仕上が屋根まで伸びません。
原因

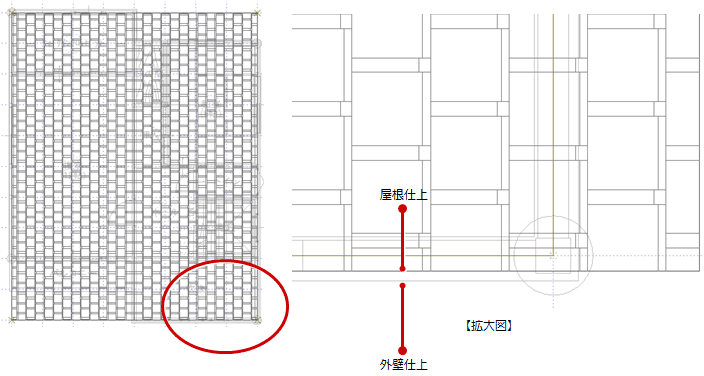

屋根の入力範囲が外壁仕上より内側になっていると、外壁仕上が屋根までのびません。
操作方法

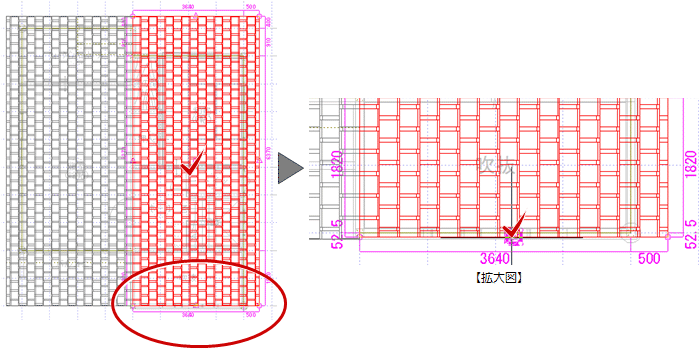

- 屋根を選択して、トラッカーをクリックします。
- 「相対座標入力」をONにします。

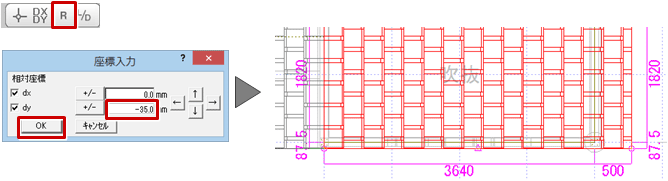

- 「座標入力」ダイアログの「dx」「dy」を設定して、「OK」をクリックします。
※ ここでは屋根を下方向に広げ、外壁仕上より外側になるように「dy」を「-35」と設定します。

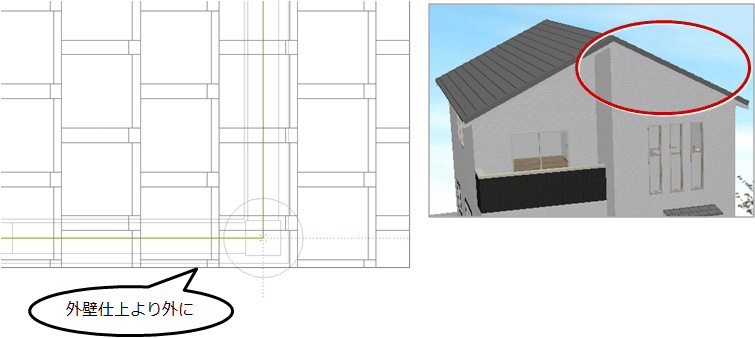

- パースを作成して、外壁仕上が屋根まで伸びたのを確認します。
