Q：2枚の屋根を１枚の屋根に合成する方法を教えてください。

A：汎用コマンドの「変形」メニューの「領域合成」を使って、屋根の領域を合成できます。
※「領域合成」は屋根以外にも、部屋、天井仕上、水平面、ハッチング、塗り潰し領域などにも使用できます。

操作方法

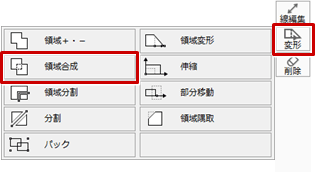

1. 「変形」メニューから「領域合成」を選びます。

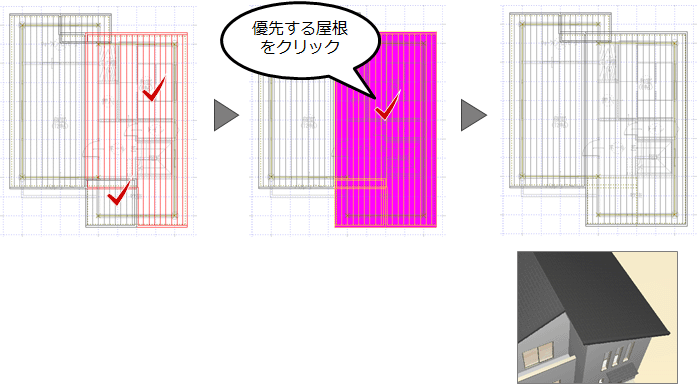

2. 合成する 2 つの領域をクリックします。
   ※ 合成する領域が 2 つ以上ある場合は、Ctrl キーを押しながら 2 つ目以降の領域をクリックします。指定を終えたら、ポップアップメニューの「OK」をクリックします。
3. 優先する領域をクリックします。
   ここでは、勾配などの属性を引き継ぐ屋根をクリックします。

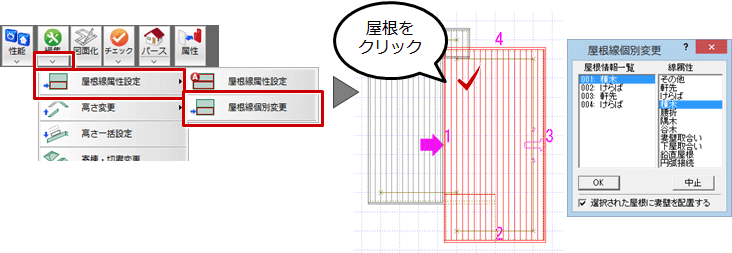

4. 屋根の領域合成後は、各屋根線の属性が適切ではなくなるため、「編集」メニューの「屋根線属性設定」の「屋根線個別変更」で、各屋根線の属性を変更します。


メモ

• 部屋の合成では、「変形」メニューの「領域合成」以外にも「部屋」メニューの「変形ツール」の「部屋合成」を使って合成できます。「部屋合成」では、部屋の領域に合わせて躯体、仕上が再作成されます。
