プログラム名 屋根伏図 Ver. Ver.4 ID Q233140 更新日 2017/12/22

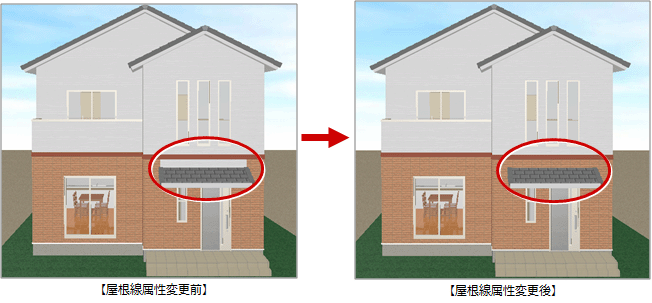

Q：下屋の上に2階の外壁仕上が作成されているとき、1階の外壁仕上が作成されるようにする方法を教えてください。

A：「編集」メニューの「屋根線属性設定」の「屋根線個別変更」で「妻壁取合い」に設定して1階の外壁仕上を表示します。

操作方法

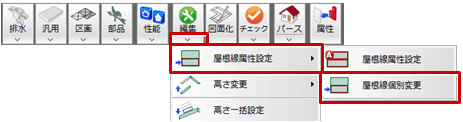

  1. 「編集」メニューから「屋根線属性設定」の「屋根線個別変更」を選びます。

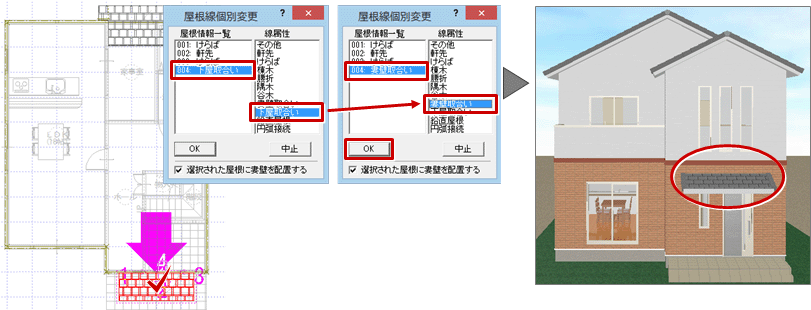

  2. 屋根をクリックして、「屋根線個別変更」ダイアログで外壁仕上側の番号を選びます。
    ここでは「004」を選び「下屋取合い」になっていることを確認します。
  3. 「妻壁取り合い」を選び、「OK」をクリックします。

メモ

  • 「妻壁取合い」と「下屋取合い」の違い
    妻壁取合い同じ階に複数の屋根がある場合など、低い方の屋根の躯体面となる部分に設定します。
    ・屋根下の外壁仕上は、屋根を無視して軒高まで上にのびます。
    ・上階の外壁仕上の下端は、軒高で止まります。
    下屋取合い下屋と上階躯体（上階区画）が接する部分に設定します。
    ・屋根下の外壁仕上は、屋根の高さで止まります。
    ・上階の外壁仕上の下端は、屋根の位置まで下がります。
