プログラム名

配置図

Ver.

Ver.3

ID

Q260250

更新日

2016/08/24

Q：直角座標法敷地面積表の点番号を敷地の頂点に描画する方法を教えてください。

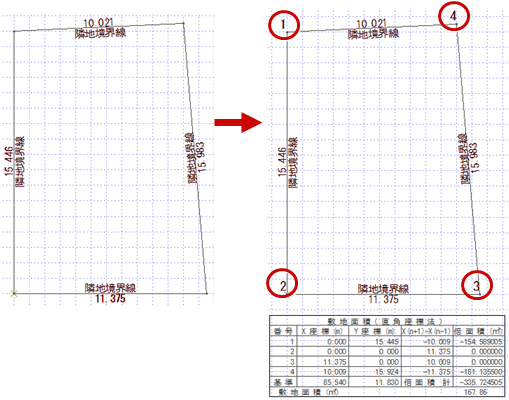

A：「表」メニューの「直角座標法敷地面積表」を使用して、敷地の頂点に描画できます。

操作方法

1. 「表」メニューから「直角座標法敷地面積表」を選びます。

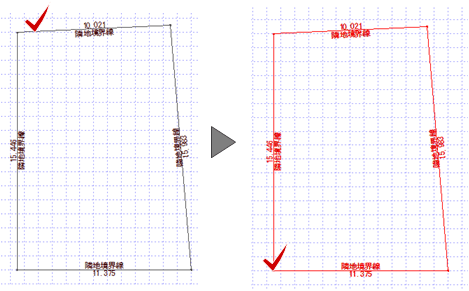

2. 敷地をクリックして、敷地座標の基準点をクリックします。

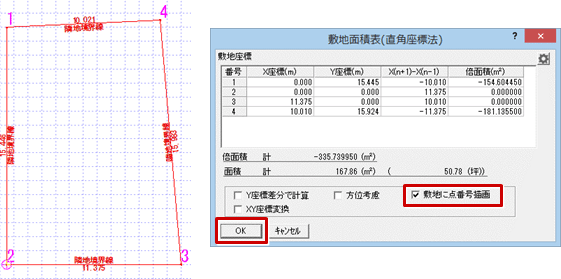

3. 「敷地面積表（直角座標法）」ダイアログの「敷地に点番号描画」をONにして、「OK」をクリックします。

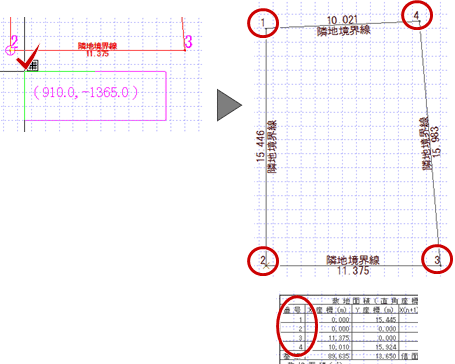

4. 敷地面積（直角座標法）の配置位置をクリックします。


メモ

• 文字のフォント、スタイルは、「共通初期設定：フォント」の「一般文字」で設定します。
• 文字の大きさは、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」で設定します。
