プログラム名 配置図 Ver. Ver.4 ID Q260385 更新日 2017/12/22

Q:道路の隅切りを表現する方法を教えてください。

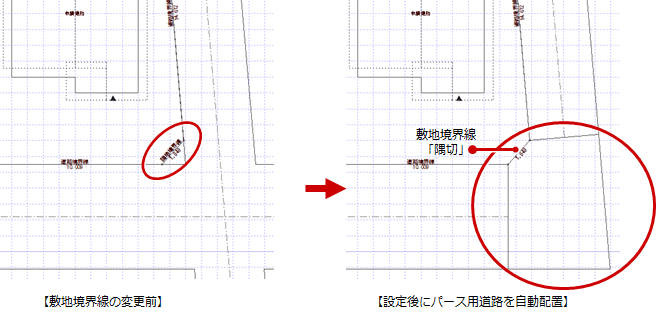

A:敷地境界線を「隅切」に設定し、「道路」メニューの「パース用道路」の「道路自動配置」で、道路の隅切りを作成します。

操作方法

  1. 「敷地」メニューから「敷地境界線」の「個別設定」を選びます。
  2. 隅切りとする敷地の線上をクリックします。

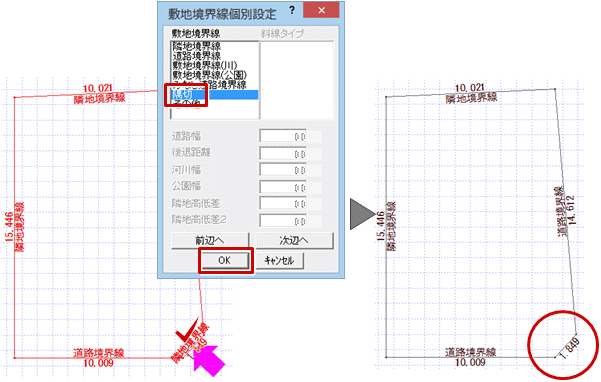

  3. 「敷地境界線個別設定」ダイアログの「隅切」を選び、「OK」をクリックします。

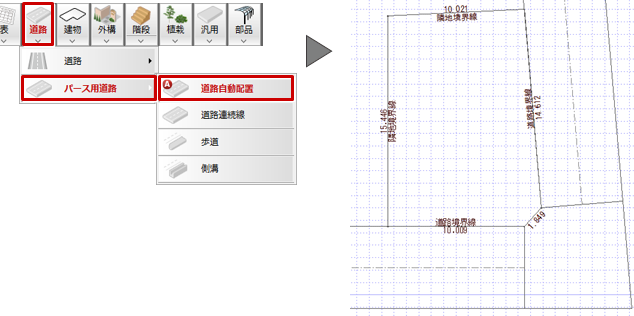

  4. 「道路」メニューから「パース用道路」の「道路自動配置」を選びます。

メモ

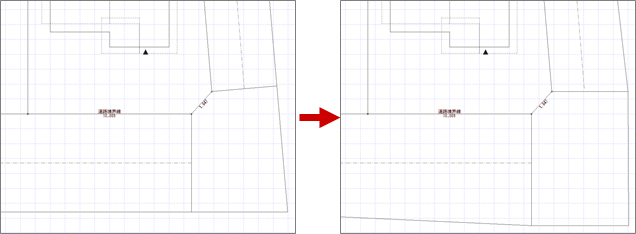

  • パース用道路は領域データのため、入力後道路を選択してトラッカー、または「変形」メニューの「領域+・-」「領域合成」などで領域を変形できます。
