Q：高度地区の設定方法を教えてください。

A：配置図の「専用初期設定：斜線タイプー高度地区」で高度地区を設定し、敷地の属性ダイアログで「斜線タイプ」を変更します。

操作方法

1. 配置図を開いて、「設定」をクリックします。

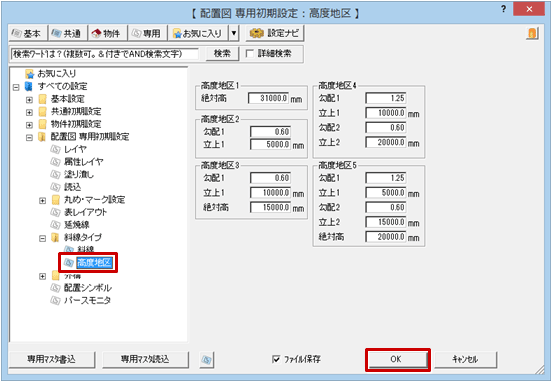

2. 「専用初期設定：斜線タイプー高度地区」を選び、高度地区1～高度地区5を設定します。

3. 「属性変更」をクリックします。

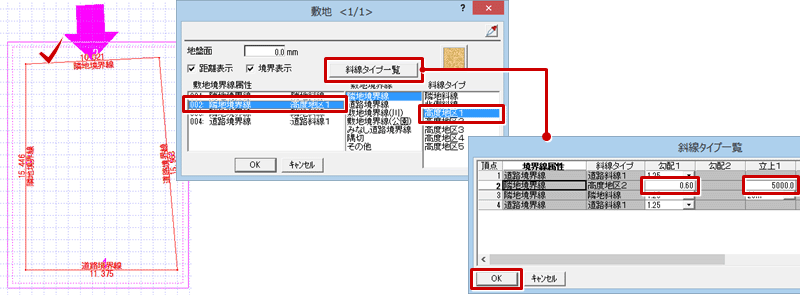

4. 敷地をクリックします。
5. 「敷地」ダイアログの「敷地境界線属性」で高度地区に設定するNoを選び、「斜線タイプ」で高度地区のタイプを選びます。
6. 「斜線タイプ一覧」をクリックします。
7. 「斜線タイプ一覧」ダイアログの「勾配1」や「立上1」など、「専用初期設定：斜線タイプー高度地区」で設定した内容になっていることを確認して「OK」をクリックします。
