Q：直角座標法の面積表を作成する方法を教えてください。

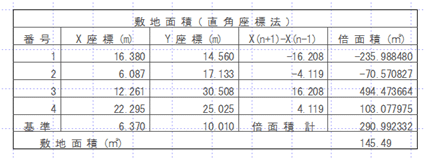

A：「表」メニューの「直角座標法敷地面積表」で「直角座標法敷地面積表」を作成できます。

操作方法

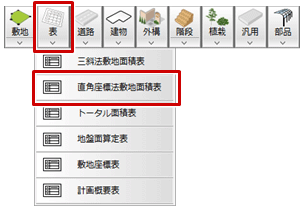

  1. 「表」メニューから「直角座標法敷地面積表」を選びます。

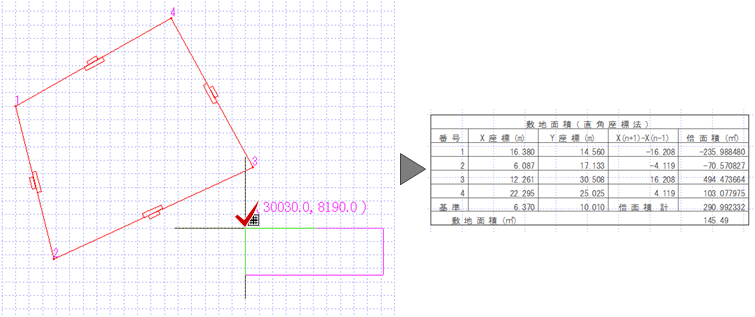

  2. 敷地座標入力をしたときの基準点をクリックします。
    ※ 基準点がわからない場合は適当な点をクリックします。

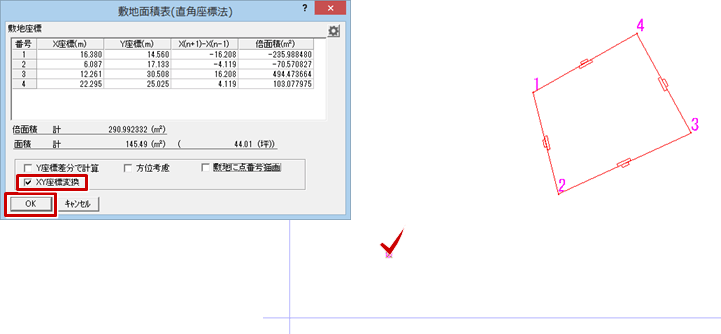

  3. 各点のX座標、Y座標を確認し「XY座標変換」をONにして、「OK」をクリックします。

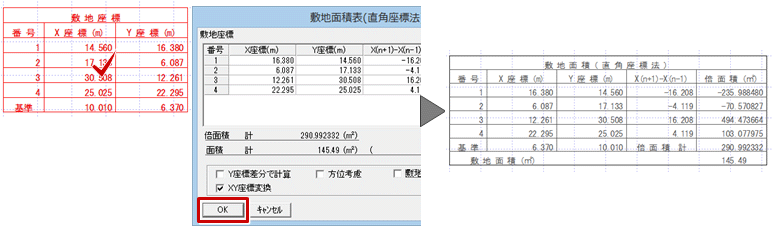

    ※ 基準点がわからない場合や、敷地を移動、回転をしている場合は座標値が変わるため手入力してください。
  4. 表の配置位置をクリックします。

メモ

  • 敷地座標入力をするときの座標値が入力範囲を超えて設定していると、相対座標に置き換えます。座標値が変わるため、表の座標値は手入力する必要があります。
  • 「表」メニューの「敷地座標法」で作成した敷地座標を選択しても、直角座標法の敷地面積表を作成できます。
