プログラム名 配置図 Ver. Ver.3 ID Q260480 更新日 2016/08/24

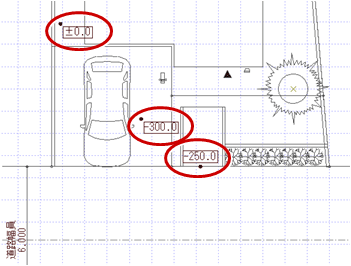

Q：配置図で高低差を表記する方法を教えてください。

A：「敷地」メニューの「表記」の「高さ表記」を使用して、高低差を表記します。

操作方法

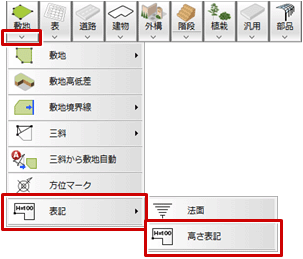

  1. 「敷地」メニューから「表記」の「高さ表記」を選びます。

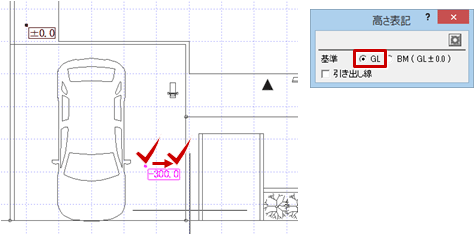

  2. 「高さ表記」ダイアログの「基準」を選びます。
    ここでは「GL」をONにします。
  3. 高さを取得する位置を指定して、高さの描画位置をクリックします。

メモ

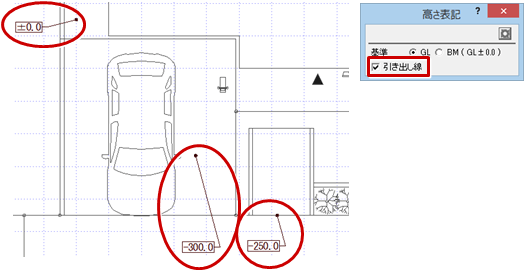

  • 引き出し線を引く場合は、「高さ表記」ダイアログの「引き出し線」をONにします。

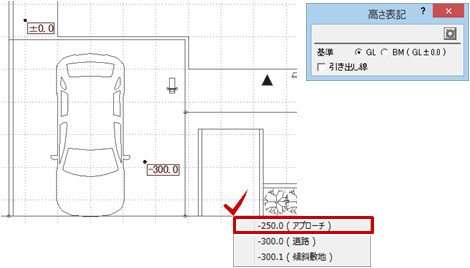

  • 複数の高さ候補がある場合は、候補のメニューから表記する高さをクリックします。
