Q：建物から敷地までの距離の寸法線を入力する方法を教えてください。

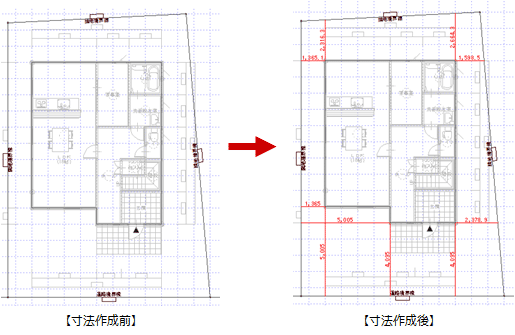

A：「建物」メニューの「建物区画位置寸法作成」を使用して、寸法線を作成します。

操作方法

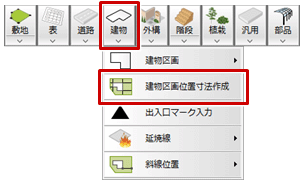

1. 「建物」メニューから「建物区画位置寸法作成」を選びます。

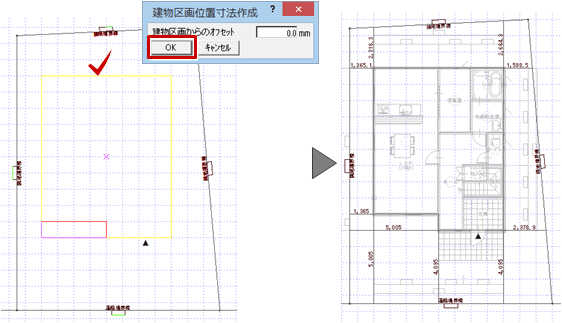

2. 建物区画の線上をクリックして、「建物区画位置寸法作成」ダイアログの「OK」をクリックします。


メモ

• 画面下に「敷地外の建物区画頂点がありました。」というエラーが表示される場合があります。これは、建物区画が敷地より外にはみ出ていることが原因です。敷地のように見えるデータが入力されていても、敷地属性の無い線分だけの図形になっている場合も、同じメッセージが表示されます。
  敷地の有無は、「属性別選択」をクリックして、「専用属性種別」の中に、「敷地」があるかどうかで判断することができます。
