プログラム名

配置図

Ver.

Ver.3

ID

Q260880

更新日

2016/12/27

Q：三斜区画を入力しましたがパースモニタに敷地が表現されません。理由を教えてください。

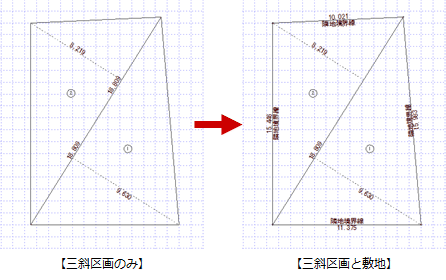

A：三斜区画は面積データで立体情報を持っていないため、パースモニタに表現されません。入力した三斜区画の範囲に敷地を入力する必要があります。「敷地」メニューの「三斜から敷地自動」をクリックすると敷地が自動配置できます。

操作方法

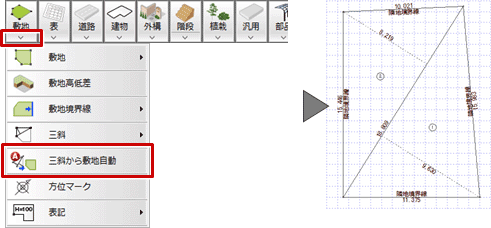

1. 「敷地」メニューから「三斜から敷地自動」を選びます。

2. パースモニタに敷地が表現されます。


メモ

• 三斜区画がきちんと取り合っていない場合、自動配置される敷地データの境界線が複雑になってしまう場合があるので、ご注意ください。
