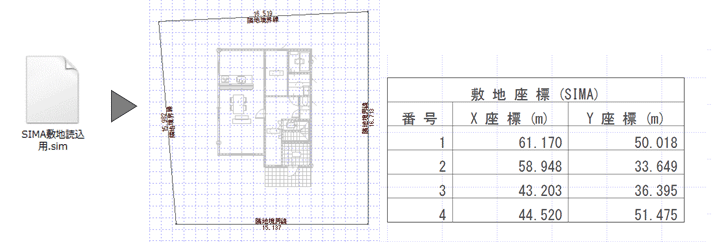

Q：SIMAデータを読み込んで配置した敷地で、SIMA座標系の敷地座標表を作成する方法を教えてください。

A：「表」メニューの「敷地座標表」を使用してSIMA座標系の敷地座標表を作成します。

操作方法

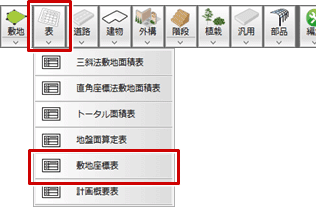

  1. 「表」メニューから「敷地座標表」を選びます。

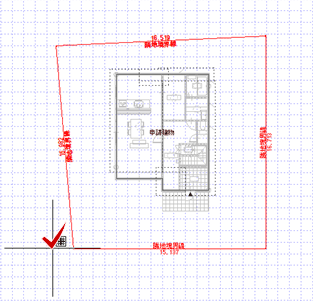

  2. 基準点を設定します。
  3. 表示された「敷地座標表」ダイアログの「SIMA座標表示」と「XY座標変換」をONにして、「OK」をクリックします。

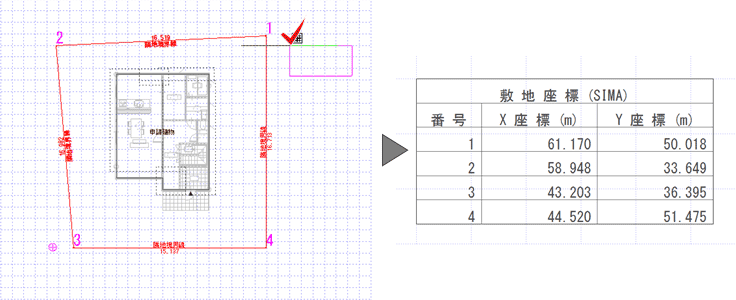

  4. 敷地座標表の配置位置をクリックします。

メモ

  • 汎用コマンドの「複写」（回転複写、鏡像複写なども含む）、「反転」（平行反転も含む）などで編集された敷地の場合は、ダイアログから「SIMA座標表示」が消えます。
