Q：配置されている部品の大きさを変更する方法を教えてください。

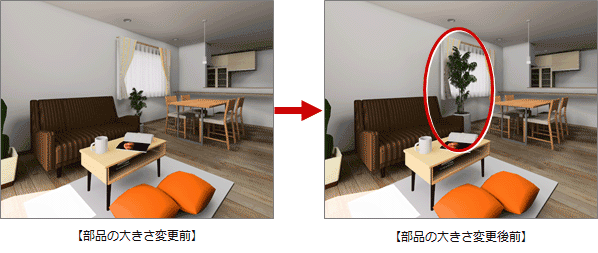

A：パーススタジオで部品の大きさを変更することはできません。パーススタジオでは大きさに関する属性が無いためです。
パースモニタで部品の大きさを変更して、パーススタジオで部品データだけ読み込みなおしてください。

操作方法

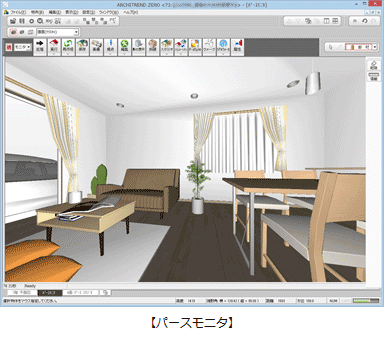

1. パーススタジオを開いたまま、平面図など部品を入力している図面を開き、パースモニタを開きます。

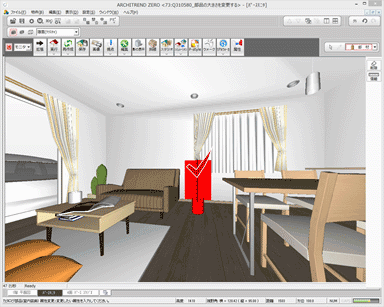

2. 「属性変更」をクリックします。

3. 大きさを変更する部品を選択します。

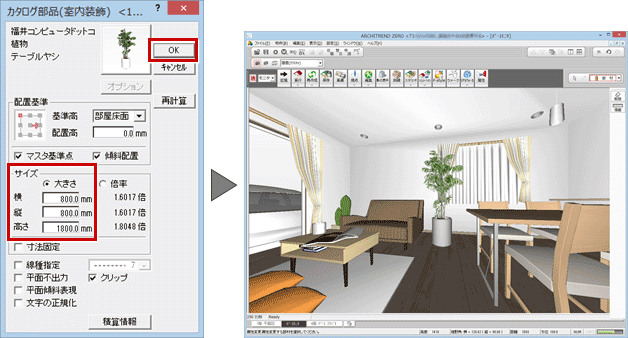

4. 表示されたダイアログで「サイズ」を変更して、「OK」をクリックします。

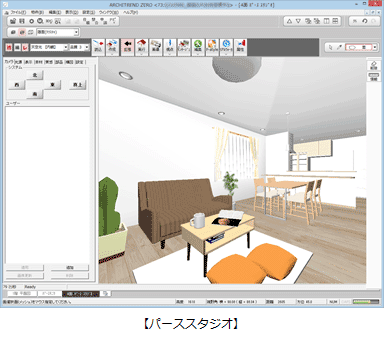

5. パースモニタを開いたまま、パーススタジオに画面を切り替えます。

6. 「パースモニタデータ読込」をクリックします。

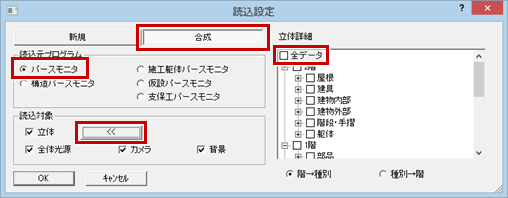

7. 「読込設定」ダイアログの「合成」をON、「パースモニタ」をON、「拡張」をクリックして、「立体詳細」の「全データ」をOFFにします。

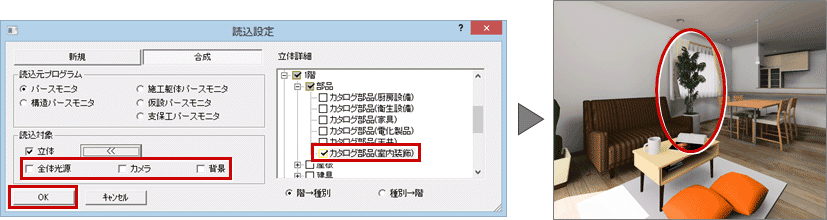

8. 「立体詳細」で大きさを変更した部品のみONにし、「全体光源」「カメラ」「背景」をOFFにして、「OK」をクリックします。


メモ

• パーススタジオで対象部品の素材等を変更している場合に、素材は元に戻ってしまいます。ご注意ください。
• パソコンのメモリサイズに不安がありパースモニタとパーススタジオを両方開かない方が良い場合は、パーススタジオを閉じてパースモニタを開き、部品の大きさを変更してパースモニタのデータを保存します。パースモニタを閉じて再度パーススタジオを開き、パースモニタデータの読み込みを行ってください。
