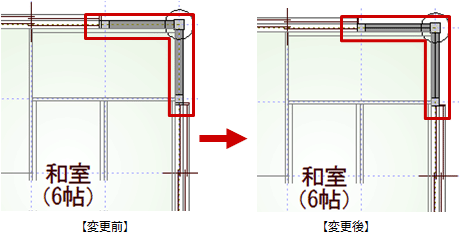

Q：大壁で作成した和室を真壁に変更する方法を教えてください。

A：部屋の属性変更ダイアログの「壁タイプ」を「真壁」に設定して、壁をまとめて変更する方法と、「属性」メニューの「壁種別変更」を使用して、壁を個別に変更する方法があります。

部屋の壁をまとめて変更する方法

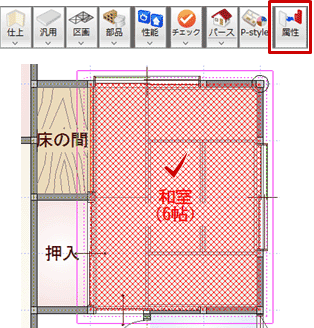

1. 「属性変更」を選んで、真壁に変更する部屋をクリックします。

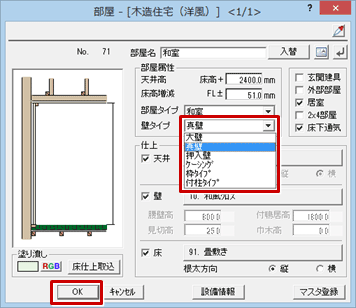

2. 部屋の属性変更ダイアログの「壁タイプ」を「真壁」に変更して、「OK」をクリックします。

3. 「一括作成」をクリックします。

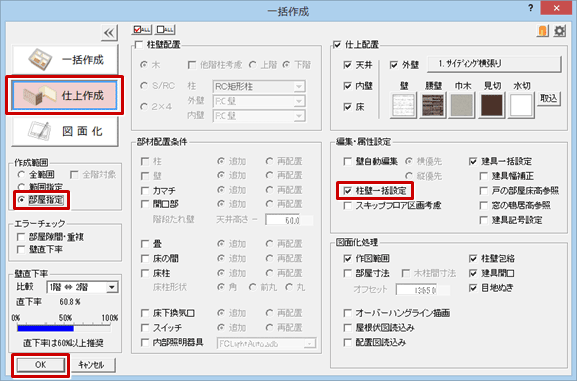

4. 「一括作成」ダイアログの「仕上作成」を選び、「部屋指定」をON、「柱壁一括設定」をONにして、「OK」をクリックします。

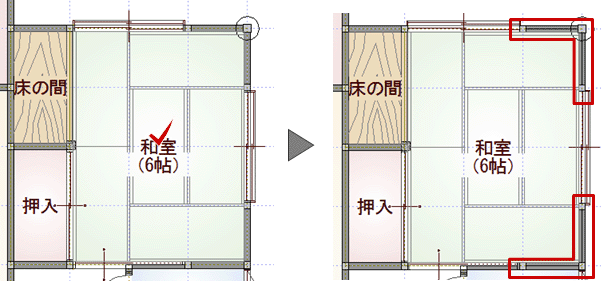

5. 部屋をクリックします。


個別に壁種別を変更する方法

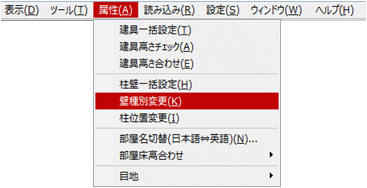

1. 「属性」メニューから「壁種別変更」を選びます。

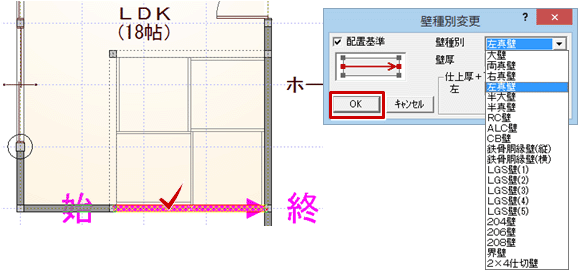

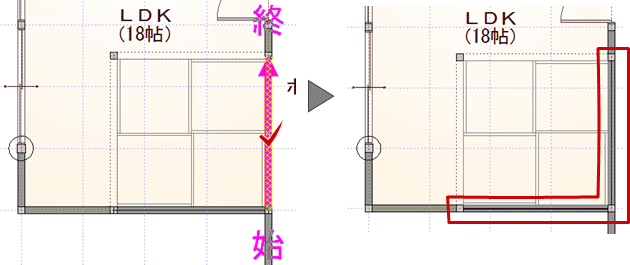

2. 壁を選んで、「壁種別変更」ダイアログの「壁種別」で「左真壁」を選び、「OK」をクリックします。
   ※「始」から「終」に向かって左側が真壁になるときは「左真壁」を選びます。

3. 同様に、もう１つの壁も真壁に変更します。

4. 「一括作成」をクリックします。

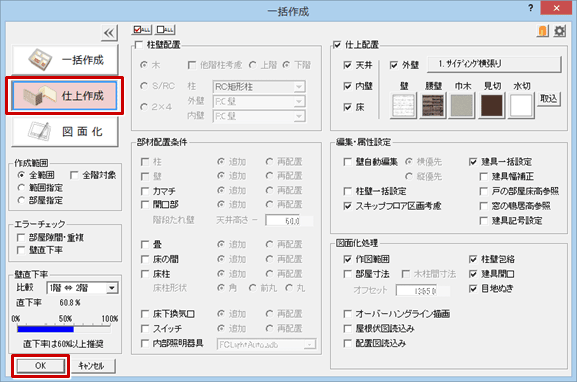

5. 「仕上作成」を選び、「OK」をクリックします。

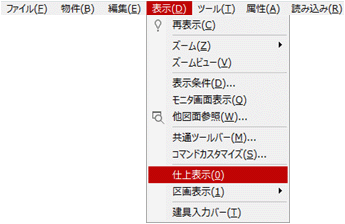

6. 「表示」メニューから「仕上表示」を選びます。

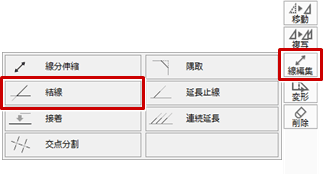

7. 「線編集」メニューから「結線」を選びます。

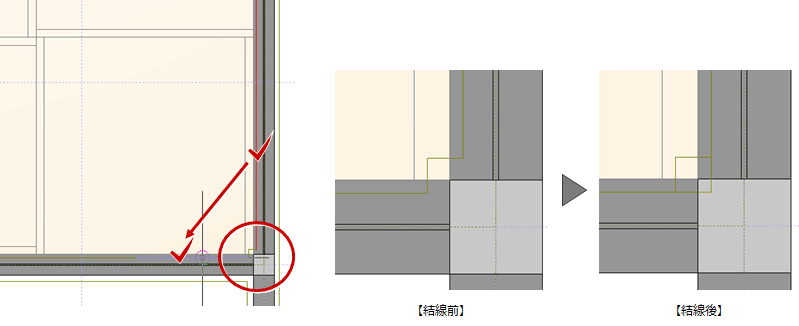

8. 結線する内壁仕上線を順にクリックします。
   入隅部分の仕上がつながります。

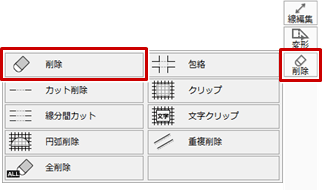

9. 「削除」メニューから「削除」を選びます。

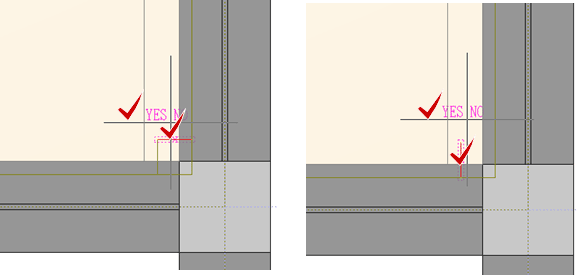

10. 不要な仕上線をクリックして、左クリックで削除します。
11. もう１つの不要な仕上線も同様に削除します。

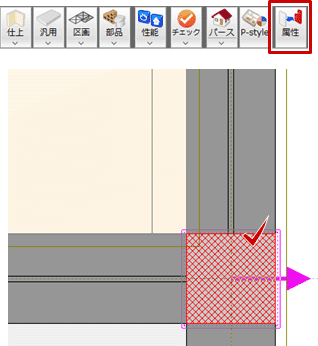

12. 「属性変更」を選んで、真壁部分の柱をクリックします。

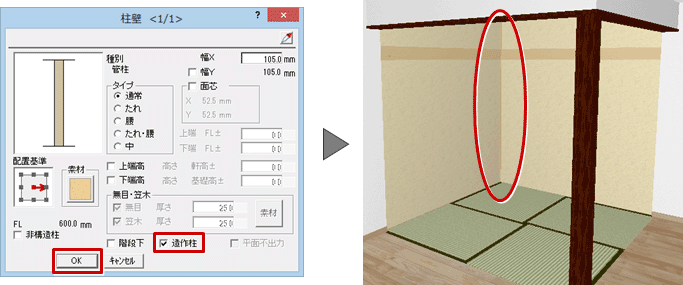

13. 「柱壁」ダイアログの「造作柱」をONにして、「OK」をクリックします。
    真壁の柱がパースに表示されます。
