Q：矩計図の梁断面のペンNoを変更する方法を教えてください。

A：矩計図の梁断面は、「共通初期設定：ペンNo」の「断面」タブにある「構造材断面」で設定されているペンNoで作図されます。
※ この方法では梁以外の土台、根太、大引、野縁なども対象となります。

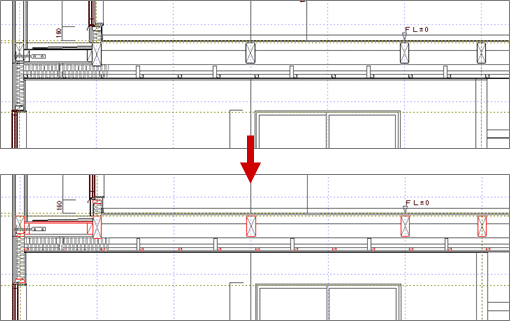

※ 次図はペン色を赤色に変更したものです。

指定したペンNoで構造材断面を作図する方法

1. 「設定」をクリックします。

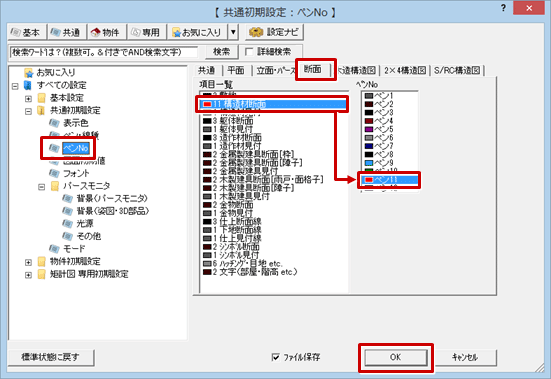

2. 「共通初期設定：ペンNo」の「断面」タブを開いて、「構造材断面」のペンNoを変更します。

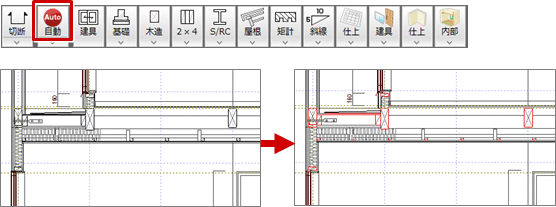

3. 「自動立上」をクリックして、再作成します。


自動作成後に梁断面のみのペンNoを変更する方法

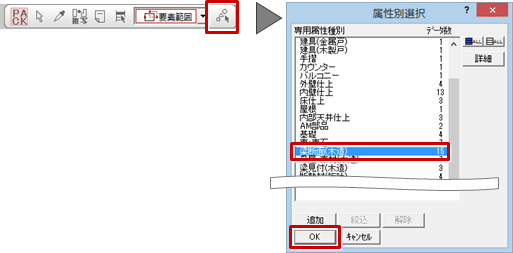

1. 「属性別選択」で「梁断面」だけを選択します。

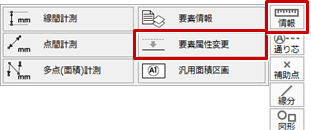

2. 「情報」メニューから「要素属性変更」を選びます。

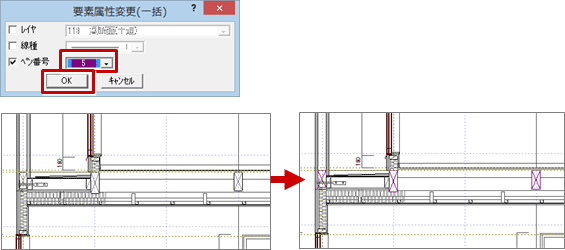

3. 「要素属性変更（一括）」ダイアログの「ペン番号」を変更して、「OK」をクリックします。
