Q：パース内で高さを計測する方法を教えてください。

A：「情報」メニューの「3D面間計測」で高さを計測できます。
※ パーススタジオも同様です。

操作方法

1. 「情報」メニューから「3D面間計測」を選びます。

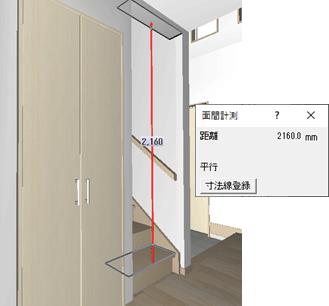

2. 計測する高さの対象面をクリックします。

3. もう一方の面をクリックします。

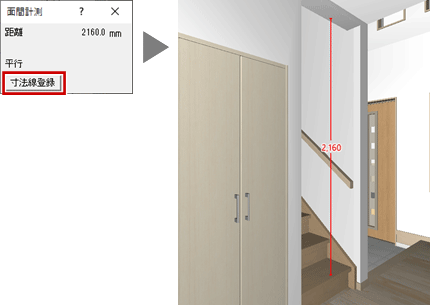

4. 「寸法線登録」をクリックすると、モニタ上に登録することができます。


メモ

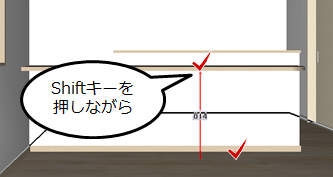

• 計測する高さの対象面を指定できないときは、もう一方を指定するときにShiftキーを押しながら点をクリックします。
