プログラム名 外皮性能計算 Ver. Ver.8 ID Q560160 更新日 2022/06/15

Q:熱的境界(建具)の庇等の出(日除けの張り出し寸法)の根拠を教えてください。

A:外壁仕上面から屋根、庇の軒先までの距離となります。

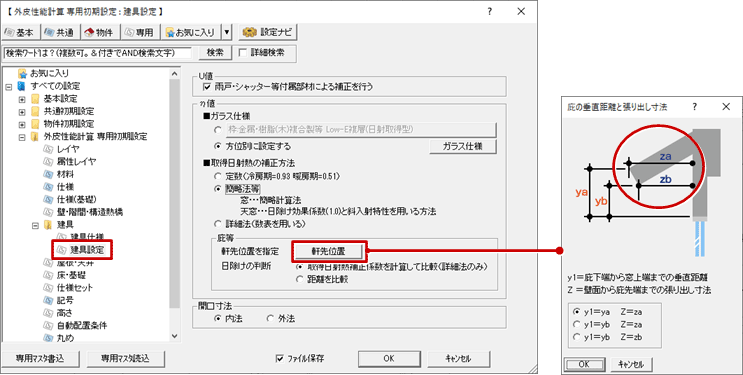

「専用初期設定:建具-建具設定」の「軒先位置」で張り出しの寸法にする位置を選択します。
※ 令和4年4月より、窓の日射取得量の補正方法として「詳細法」は使用できません。熱的境界(建具)のη値補正は「定数」「簡略法等」を指定してください。

庇の場合

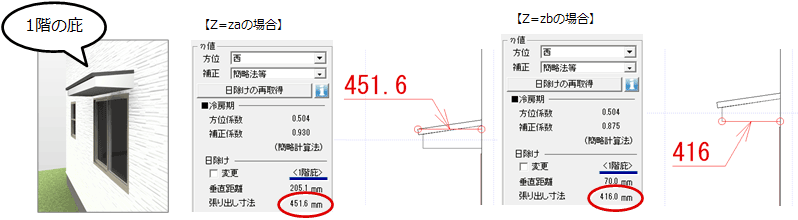

下図は、「専用初期設定:建具-建具設定」の「軒先位置」で「Z=za」、「Z=zb」をONにした場合の張り出し寸法です。


屋根の場合

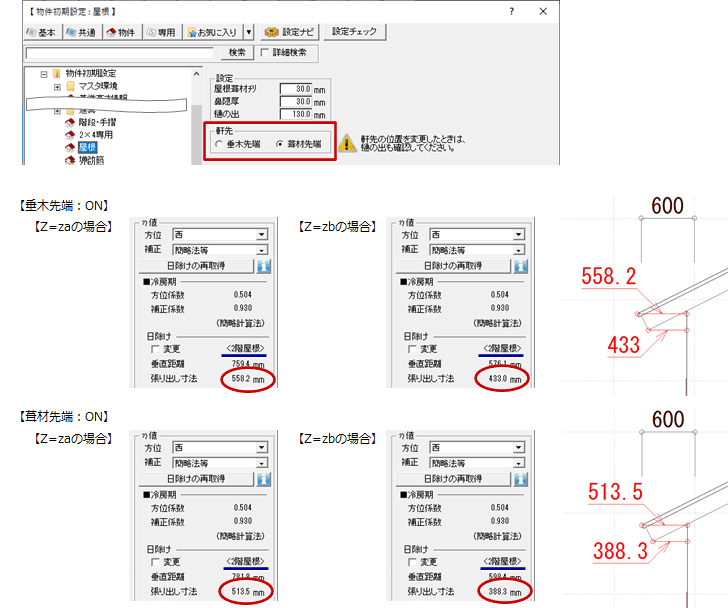

屋根の場合は、「物件初期設定:屋根」の「軒先」の選択によって壁面から軒先までの寸法が変わります。それによって、上記の「軒先位置」で選択した位置の寸法が変わります。

メモ

  • 「日除け」の項目は、「補正」で「定数」を選んでいる場合や、玄関ドア等(「窓として集計」がOFF)、トップライトの場合は表示されません。
