プログラム名 外皮性能計算 Ver. Ver.8 ID Q560180 更新日 2021/11/30

Q:外皮性能計算のデータを変更しました。外皮性能図に変更内容を反映させる方法を教えてください。

A:「表一括更新」を使って、作成した全ページの図・表を更新します。ただし、仕様表、凡例は更新されないため再配置してください。

操作方法

  1. 「外皮性能図を開く」をクリックして、外皮性能図を開きます。
  2. 「表一括更新」をクリックします。

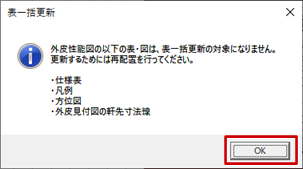

  3. 確認画面で「OK」をクリックします。

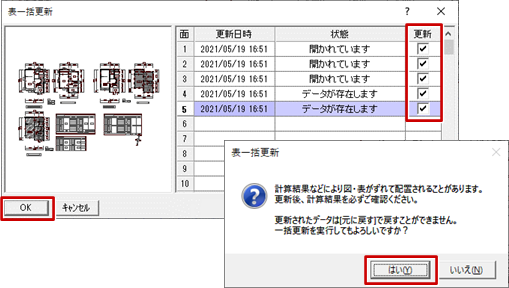

  4. 「表一括更新」ダイアログの「更新」で更新する面をON、更新したくない面はOFFにして「OK」をクリックします。
  5. 確認画面で「はい」をクリックします。

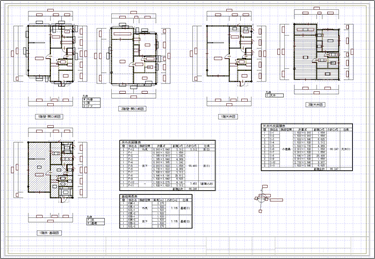

    図・表データが更新され、ONにした面が開きます。

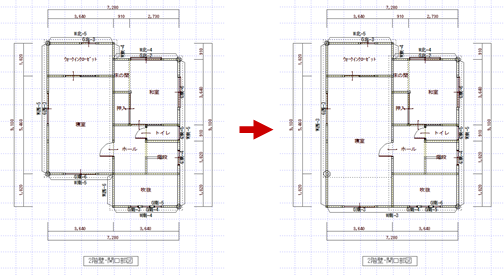

  6. 図・表の大きさが変わって重なりやずれが生じる場合があるため、各図面を確認します。

メモ

  • 外皮性能計算の「表一括更新」コマンドでも性能図に配置されている図、表の変更内容を反映することができます。
    ※ こちらのコマンドでは、外皮性能図の全図面が更新対象となります。
    ※ 仕様表や凡例など更新対象外となります(上記手順3と同様)。

    外皮性能図に配置されている図、表と外皮性能計算データの整合が取れていない状態を示します(外皮性能計算データに更新がある状態)。
    ※ 専用初期設定を更新した場合も同様の状態となります。
    ※ コマンドを実行した後の保存確認ダイアログで「いいえ」をクリックして保存しなかった場合、アイコンの表示は変わりません。
    外皮性能図に配置されている図、表と外皮性能計算データの整合が取れている状態、もしくは外皮性能図が作成されていない状態を示します。
