プログラム名 外皮性能計算 Ver. Ver.8 ID Q560195 更新日 2021/11/30

Q:ユニットバスが断熱構造であるときの操作方法を教えてください。

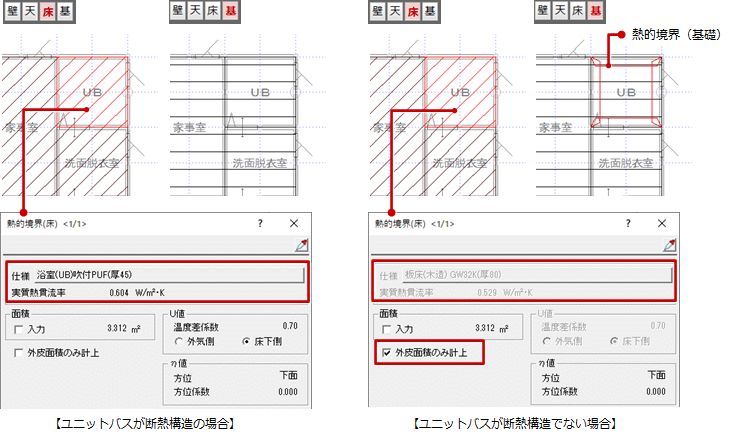

A:断熱構造となっているユニットバスの場合は、「専用初期設定:床・基礎」の「床断熱工法」にある「断熱構造となっている浴室(ユニットバス)使用」をONにして、熱的境界を自動配置します。
このとき、床で断熱することになるため、ユニットバスの周囲に熱的境界(基礎)を配置せず、床の断熱仕様が⼊った熱的境界(床)が配置されます。

断熱構造の断熱仕様を登録して計算する方法

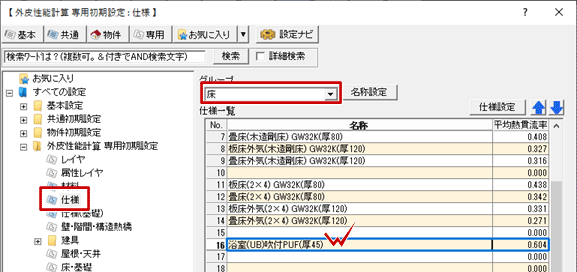

  1. 「専用初期設定:仕様」の「グループ」で「床」を選びます。
  2. ここでは、ユニットバスに使用する熱的境界仕様をダブルクリックします。
    ※ 出荷標準マスタには「浴室(UB)吹付PUF(厚45)」を用意しています。必要に応じてこちらを編集、または新規に登録してください。

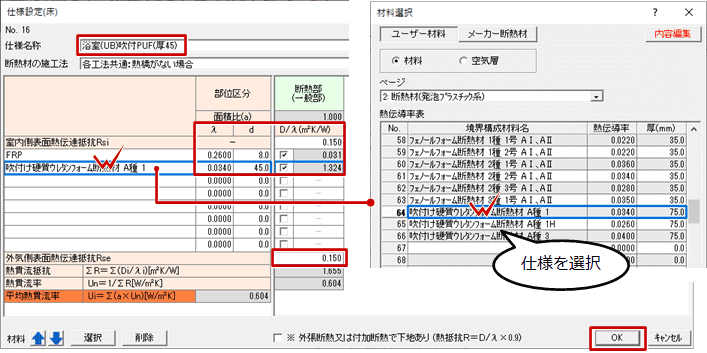

  3. 「仕様設定(床)」ダイアログで、ユニットバスの断熱仕様の材料、表面熱伝達抵抗などを設定します。
    ※「材料選択」ダイアログに目的の材料がない場合は、「内容編集」をクリックして直接材料名、熱伝導率、厚さを変更してください。

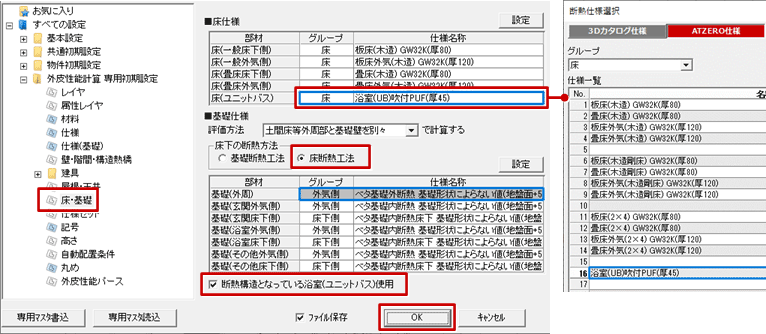

  4. 「専用初期設定:床・基礎」の「■床仕様」にある「床(ユニットバス)」で、自動配置する熱的境界の仕様を確認します。
    ※「断熱仕様選択」ダイアログを表示するときに、「3Dカタログ断熱仕様」の確認画面が表示された場合は「メモ」をご参照ください。

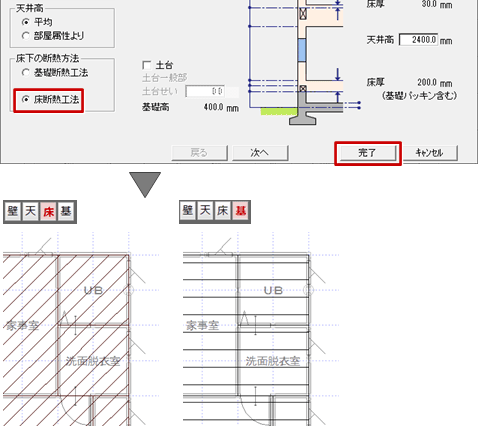

  5. 「床下の断熱方法」を「床断熱工法」に切り替えて、「断熱構造となっている浴室(ユニットバス)使用」をONにします。
    ※ 断熱構造となっていない場合はOFFにします。
    ※ ここでは、「評価方法」は「土間床等外周部と基礎壁を別々」にして計算します。
  6. 「自動配置」をクリックします。
  7. 「自動配置条件設定」ダイアログの「床断熱工法」がONになっていることを確認して、「OK」をクリックします。

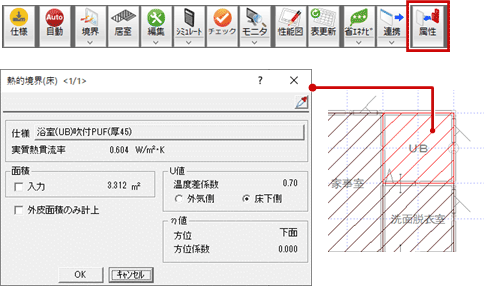

  8. UBの熱的境界(床)の仕様などを確認します。

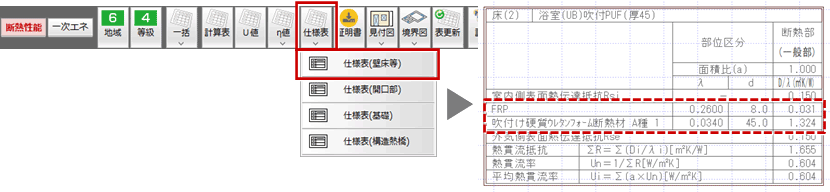

  9. 外皮性能図の「仕様表」メニューの「仕様表(壁床等)」で床の仕様表を確認します。

メモ

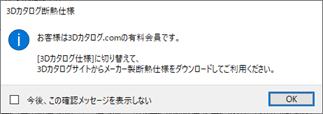

  • 3Dカタログ.comサイトの会員登録と3Dカタログ.com設定が完了している状態で、3Dカタログ断熱仕様を登録されていない場合、「断熱仕様選択」ダイアログを表示するときに以下の確認画面が表示されます。壁や屋根など、どれかの部位で3Dカタログ断熱仕様を設定すると、この確認画面は表示されません。

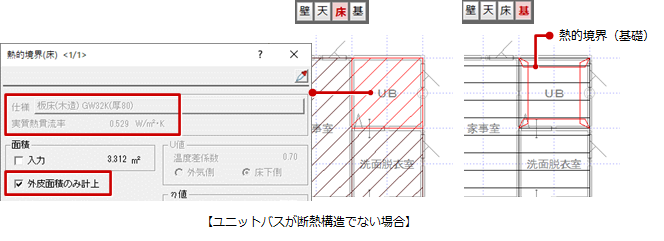

  • 「断熱構造となっている浴室(ユニットバス)使用」がOFFの場合は、熱的境界(基礎)が配置され、熱的境界(床)は外皮面積を求めるだけのデータが配置されます。

断熱仕様の熱貫流率だけを登録して計算する方法

断熱構造の材料、厚さ、熱伝導率など詳細仕様を登録せず熱貫流率だけを使って計算し、別途、断熱仕様の資料を用意するような場合の操作方法です。

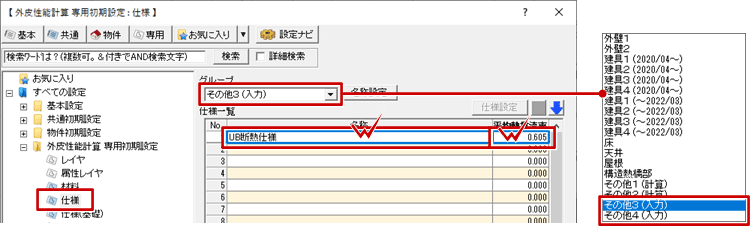

  1. 「専用初期設定:仕様」の「グループ」で「その他3(入力)」、または「その他4(入力)」を選びます。
    ※ 材料や厚さなどを選択せずに、熱貫流率の数値だけを指定できるグループとなります。
  2. 登録するセルをダブルクリックして、仕様名称と熱貫流率を登録します。

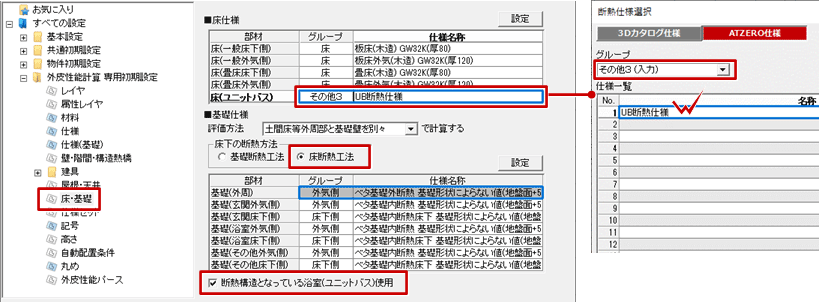

  3. 「専用初期設定:床・基礎」の「■床仕様」にある「床(ユニットバス)」を、「その他3(入力)」、または「その他4(入力)」に登録したUB断熱仕様のものに変更します。
  4. 「床下の断熱方法」を「床断熱工法」に切り替えて、「断熱構造となっている浴室(ユニットバス)使用」をONにします。

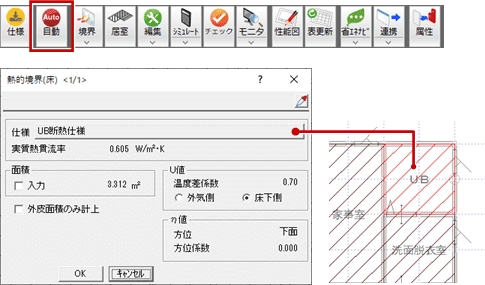

  5. 「自動配置」をクリックして、熱的境界を自動配置します。

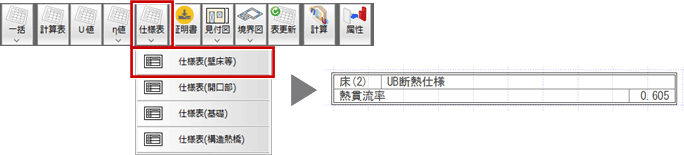

  6. 外皮性能図の「仕様表」メニューの「仕様表(壁床等)」で床の仕様表を確認します。
