プログラム名 外皮性能計算 Ver. Ver.8 ID Q560225 更新日 2021/11/30

Q:U値・η値シミュレートで、バルコニーの熱的境界(建具)がドアで集計されています。窓で集計する方法を教えてください。

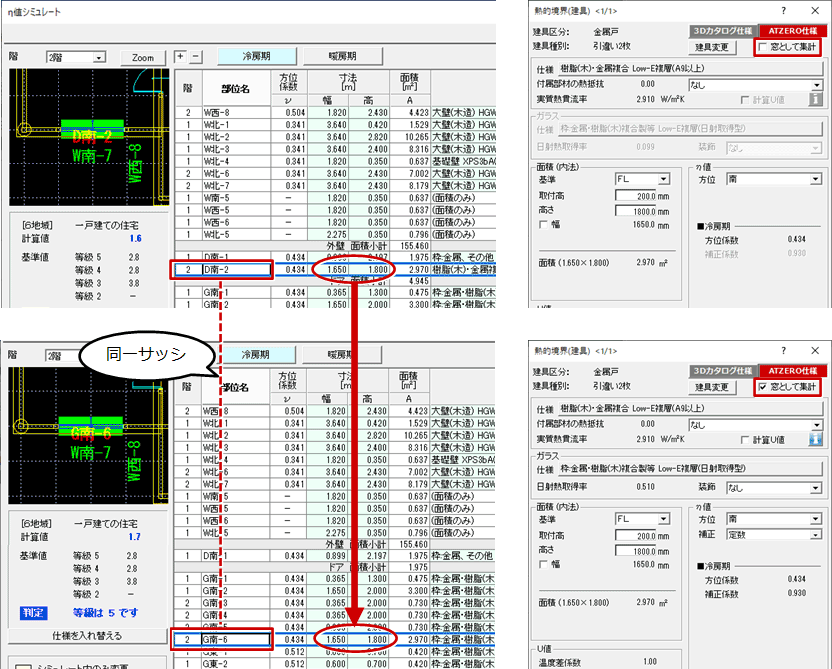

A:熱的境界(建具)の属性変更ダイアログの「窓として集計」がOFFになっているためです。これをONにすると窓で集計されます。

操作方法

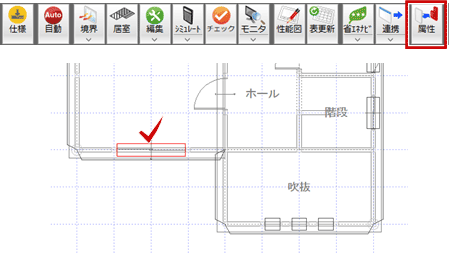

  1. 「属性変更」をクリックして、対象の熱的境界(建具)を選びます。

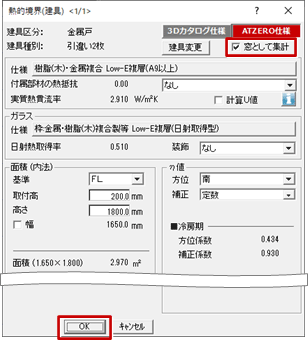

  2. 属性変更ダイアログの「窓として集計」をONにして、「OK」をクリックします。

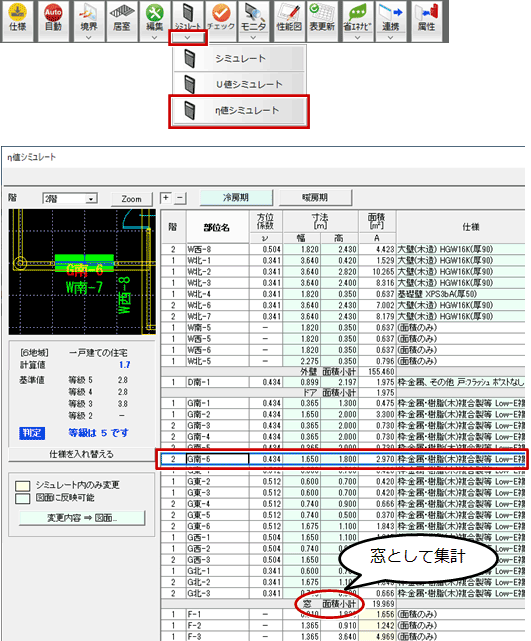

  3. 「η値シミュレート」をクリックして、窓の集計を確認します。

メモ

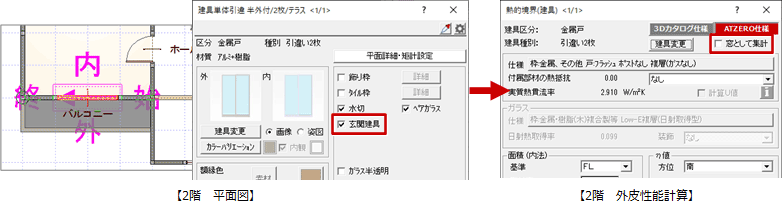

  • 平面図で建具属性の「玄関建具」がONの場合は、外皮性能計算で「自動配置」や「ツール」メニューの「部材配置」を実行したときに「窓として集計」がOFFになります。
  • 「窓として集計」は、3Dカタログ仕様がONのときは表示されません。
