プログラム名 外皮性能計算 Ver. Ver.8 ID Q560335 更新日 2021/11/30

Q:平面図で建具面積や位置を変更したときの外皮性能計算への反映方法を教えてください。

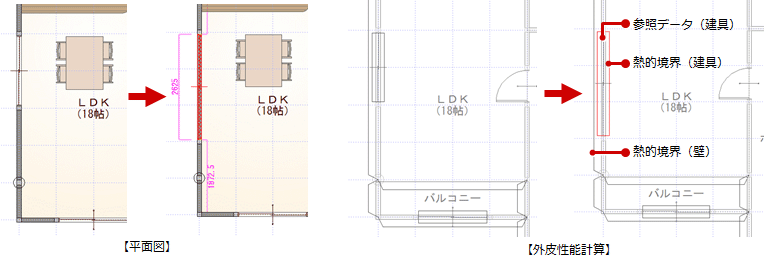

A:変更した建具を熱的境界(建具)に反映するには、「境界」メニューの「熱的境界(建具)」ー「建具を平面図から読み込み」を実行します。変更した建具の参照データが読み込まれ、熱的境界(建具)が再配置されます。
変更した建具が含まれる熱的境界(壁)の開口面積には、自動で変更した建具の面積に反映されます。

平面図で変更した建具の面積を反映する

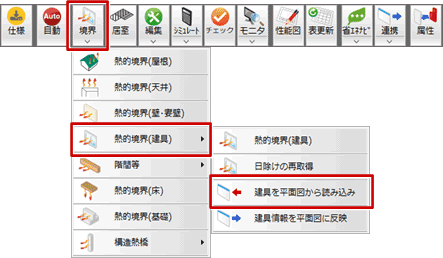

  1. 「境界」メニューから「熱的境界(建具)」の「建具を平面図から読み込み」を選びます。

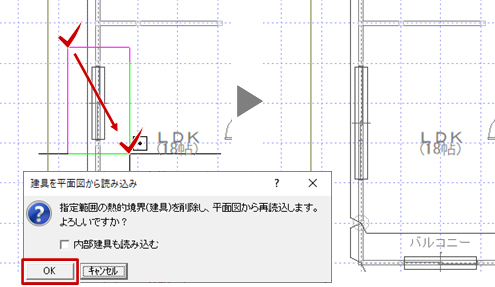

  2. 対象の建具の範囲を指定して、確認画面で「OK」をクリックします。
    平面図から参照データが読み込まれ、熱的境界(建具)が再配置されます。

メモ

  • Ver.5から熱的境界(建具)の面積が変わると、自動的に熱的境界(壁)の開口面積に反映されるようになりました。
  • 再配置した熱的境界(建具)は、専用初期設定の仕様で再配置されます。「属性変更」で仕様を確認してください。
