プログラム名 外皮性能計算 Ver. Ver.8 ID Q560355 更新日 2022/06/15

Q:基礎が無断熱のときの対処方法を教えてください。

A:「専用初期設定:仕様(基礎)」で基礎の無断熱の仕様を登録し、「専用初期設定:床・基礎」で熱的境界(基礎)の自動配置条件を変更します。
ここでは、評価方法が「土間床等外周部と基礎壁を別々」と「土間床等外周部と基礎壁を一体」の場合で解説します。

操作方法:評価方法が「土間床等外周部と基礎壁を別々」の場合

ここでは、すでに登録されている仕様をコピーし、「基礎壁」が断熱材なしの仕様を新規に登録する方法について解説します。

  1. 「設定」をクリックします。
  2. 「専用初期設定:仕様(基礎)」を選んで、「評価方法」が「土間床等外周部と基礎壁を別々」であることを確認します。

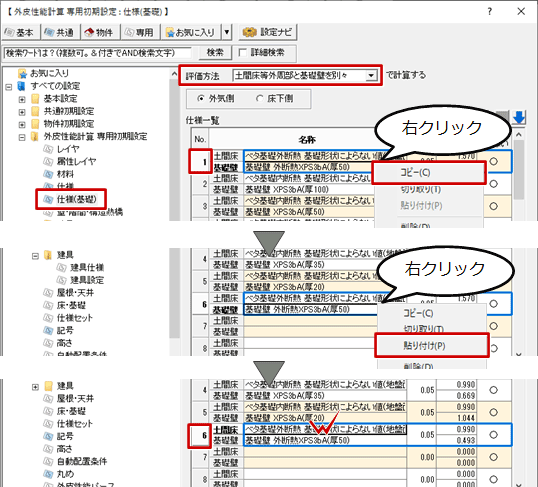

  3. 登録されている仕様を一覧から選び、右クリックして「コピー」を選びます。
    ここではNo.1を選びます。
  4. 空欄を選び、右クリックして「貼り付け」を選びます。
    ここではNo.6を選びます。

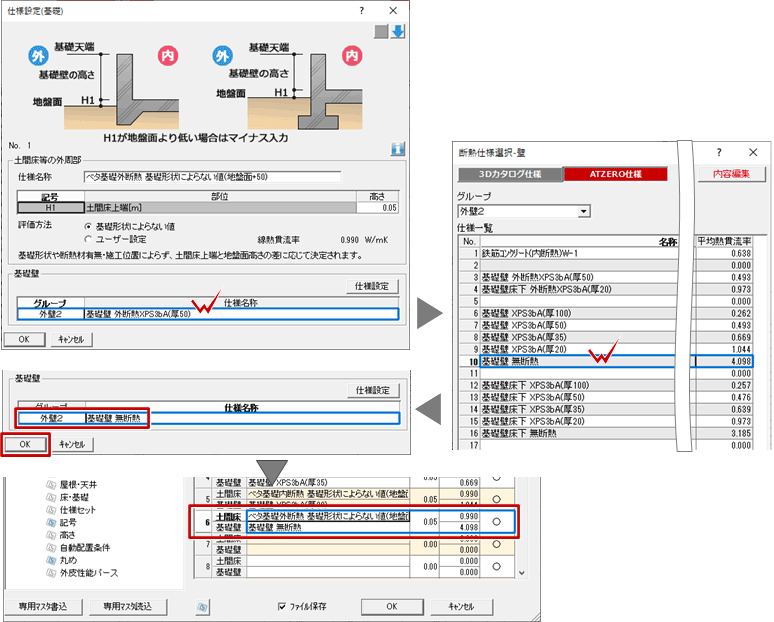

  5. 貼り付けた仕様をダブルクリックします。
  6. 「基礎壁」の仕様をダブルクリックします。
  7. 一覧から基礎壁が無断熱の仕様をダブルクリックします。
  8. 「OK」をクリックします。

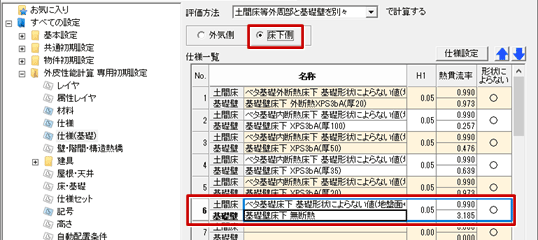

  9. 「床下側」をONにして、基礎壁が無断熱の仕様が登録されていることを確認します。

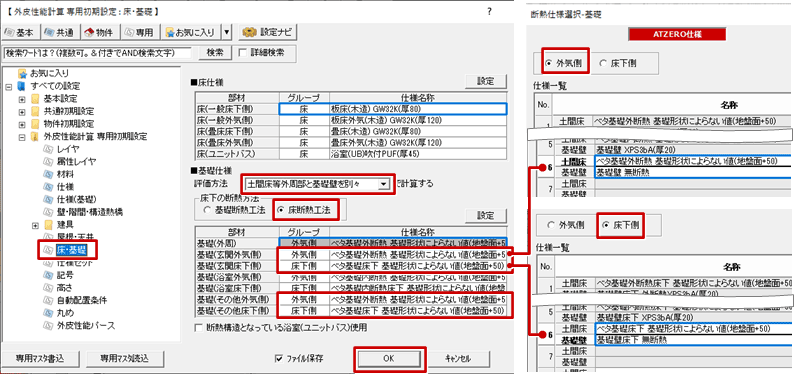

  10. 「専用初期設定:床・基礎」をクリックして、「床断熱工法」がONであることを確認します。
  11. 例えば、玄関、勝手口のみを無断熱とする場合は、次のように設定します。
    ・ 基礎(玄関外気側):「外気側」をONにして「専用初期設定:仕様(基礎)」に登録した材料を選択
    ・ 基礎(玄関床下側):「床下側」をONにして基礎壁が「基礎壁床下 無断熱」を選択
    ・ 基礎(その他外気側):「外気側」をONにして「専用初期設定:仕様(基礎)」に登録した材料を選択
    ・ 基礎(その他床下側):「床下側」をONにして基礎壁が「基礎壁床下 無断熱」を選択

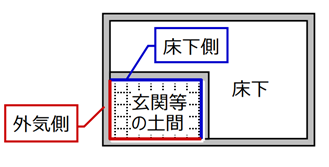

    ※ 外気側、玄関床下側は下図の位置を指します。
  12. 「OK」をクリックします。

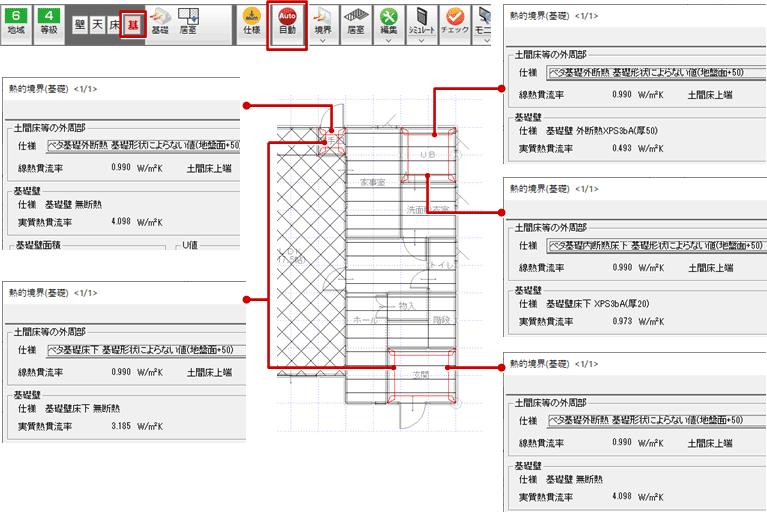

  13. 「自動配置」をクリックして、熱的境界を自動配置します。

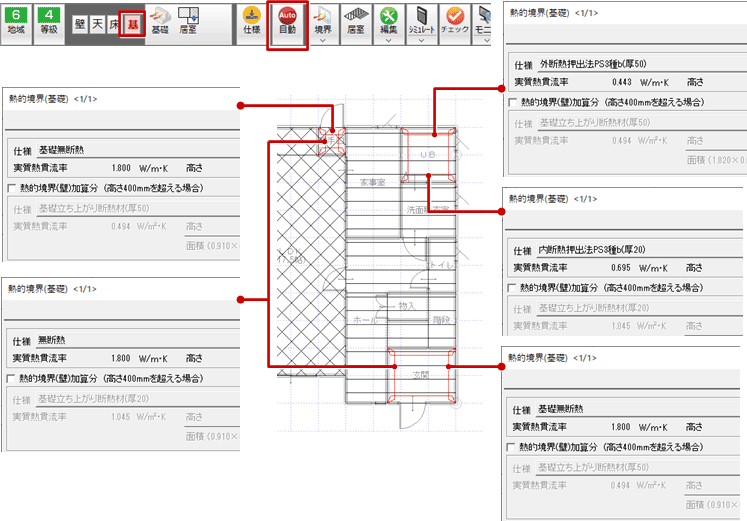

  14. 「モード切替(基礎・居室区画)」に切り替えて、熱的境界(基礎)の属性を確認します。

操作方法:評価方法「土間床等外周部と基礎壁を一体」の場合

  1. 「設定」をクリックします。

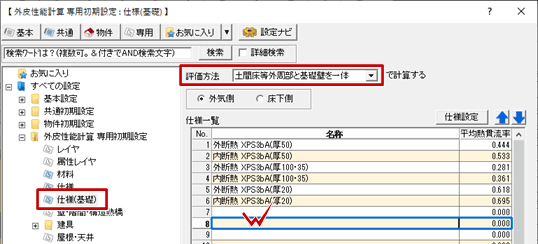

  2. 「専用初期設定:仕様(基礎)」を選んで、「評価方法」が「土間床等外周部と基礎壁を一体」であることを確認します。
  3. 「外気側」をONにして、空欄をダブルクリックします。

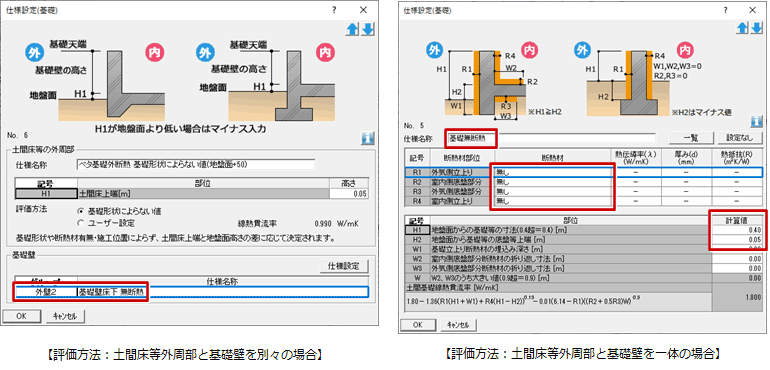

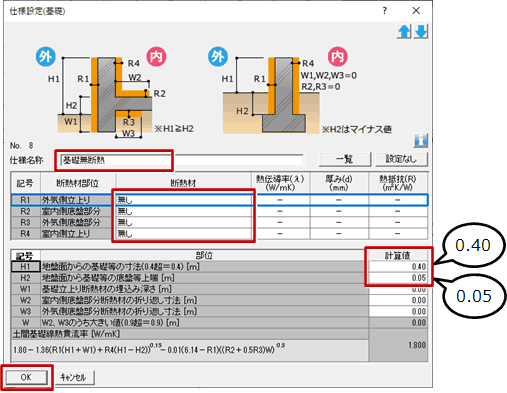

  4. 「仕様設定(基礎)」ダイアログの「仕様名称」を入力し、「断熱材」が「無し」になっていることを確認します。
  5. 「H1」「H2」の「計算値」を入力します。
    ここでは「H1」に「0.4」、「H2」に「0.05」とすると、「土間基礎線熱貫流率」が「1.800」となります。
  6. 「OK」をクリックします。

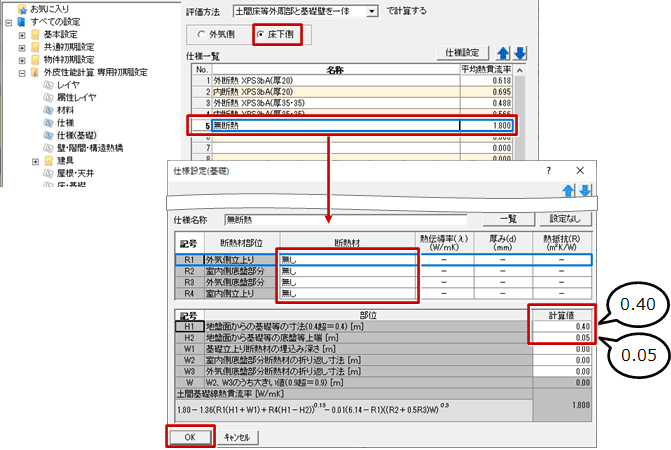

  7. 「床下側」をONにして、「無断熱」が登録されていることを確認します。

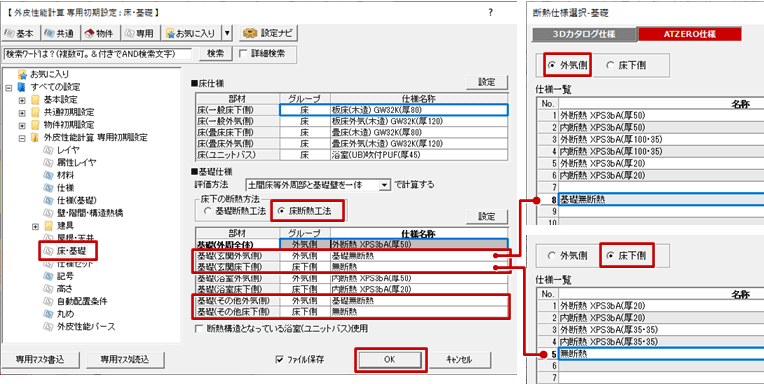

  8. 「専用初期設定:床・基礎」で「床断熱工法」がONであることを確認します。
  9. 例えば、玄関、勝手口のみを無断熱とする場合は、次のように設定します。
    ・ 基礎(玄関外気側):「外壁」をONにして「専用初期設定:仕様(基礎)」に登録した材料を選択
    ・ 基礎(玄関床下側):「床下側」をONにして「無断熱」を選択
    ・ 基礎(その他外気側):「外壁」をONにして「専用初期設定:仕様(基礎)」に登録した材料を選択
    ・ 基礎(その他床下側):「床下側」をONにして「無断熱」を選択
  10. 「OK」をクリックします。
  11. 「自動配置」をクリックして、熱的境界を自動配置します。
  12. 「モード切替(基礎・居室区画)」に切り替えて、熱的境界(基礎)の属性を確認します。
